属性概述

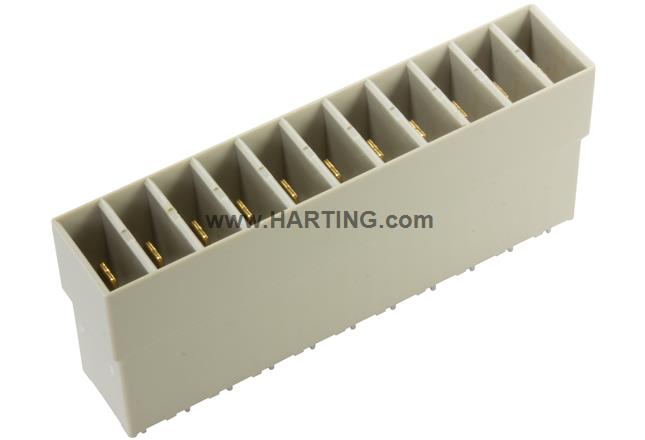

公连接器
波峰焊接接线方式
额定电流: 19 A
插针: 11
铜合金
镍表面镀金 界面端, 镍表面镀锡 接线端
性能等级: 2
聚酰胺 (PA)
RAL 7032（卵石灰）
产品详情
标识
- 类别 连接器
- 系列 har-drive®
- 原件 公连接器
- 特点 用于分布式驱动系统
版本
- 接线方式 波峰焊接接线方式
- 连接方式 堆栈
- 针数 11
技术参数
- 针间距（接线端） 6.3 mm
- 针间距（插拔端） 6.3 mm
- 额定电流 19 A
- 额定电流 额定电流在 75°C 下测得，请参见降额曲线了解详细信息
- 污染等级 2
- 放电距离 5 mm
- 爬电距离 5.5 mm
- 绝缘阻抗 >109 Ω
- 接触电阻 ≤ 2 mΩ
- 极限温度 -55 ... +125 °C
- 性能等级 2
- 插拔次数 ≥ 100
- 测试电压U r.m.s. 2.21 kV
- 绝缘组 I (600 ≤ CTI)
- Hot plugging 无
材料特性
- 材料(插芯) 聚酰胺 (PA)
- 颜色(插芯) RAL 7032（卵石灰）
- 材料（插针） 铜合金
-
表面（插针）
镍表面镀金 界面端镍表面镀锡 接线端
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
规格和认证
- 规格 IEC 61984
商业数据
- 包装尺寸 10
- 净重 13.92 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140276512
- eCl@ss 27460201 印刷电路板连接器
- ETIM EC002637
- UNSPSC 24.0 39121415
