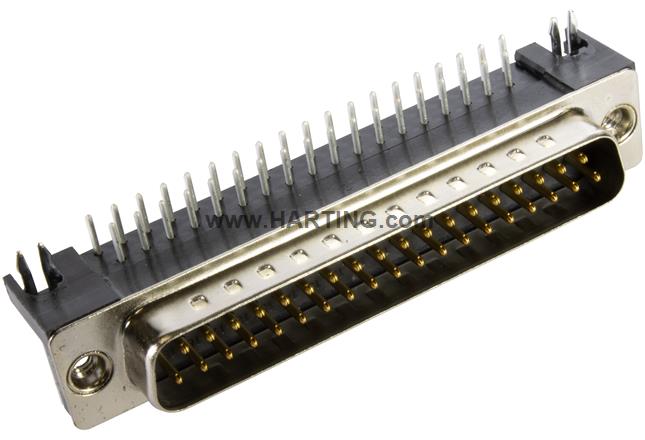

屬性概述
連接器
U.S. Footprint
波峰焊接接線方式
額定電流: 6.5 A
公頭
尺寸: D-Sub 4
熱塑性樹脂，玻璃纖維填充（PBTP）, 外殼：鍍鋼
黑色
插針: 37 有接地針
銅合金
鎳表面鍍貴金屬
產品詳情
标识
- 类别 连接器
- 系列 D-Sub
- 标识 标准
- 原件 连接器
- 规格 U.S. Footprint
-
插针端子介绍
冲压弯式
版本
- 接线方式 波峰焊接接线方式
- 公母类型 公头
- 尺寸 D-Sub 4
- 连接方式 主板到子插件板
- 针数 37
- 更多插针 有接地针
- 连接长度 3.2 mm
- PCB 固定 带锁板扣
- 锁定类型 带螺纹的固定法兰 M3
技术参数
- 排间距 2.84 mm
- 针间距（接线端） 2.77 mm
- 额定电流 6.5 A
- 放电距离 ≥ 1 mm
- 爬电距离 ≥ 1 mm
- 绝缘阻抗 >1010 Ω
- 接触电阻 ≤ 10 mΩ
- 拧紧力矩 ≤0.6 Nm 母螺钉锁扣
- 极限温度 -55 ... +125 °C
- 插入力 ≤ 123 N
-
拔出力
≥ 11 N≤ 82 N
- 性能等级 3
- 插拔次数 ≥ 50
- 测试电压U r.m.s. 1 kV
- 绝缘组 IIIa (175 ≤ CTI < 400)
- PCB 厚度 ≥1.6 mm
- 安装高度 6.3 mm
- Hot plugging 无
材料特性
-
材料(插芯)
熱塑性樹脂，玻璃纖維填充（PBTP）外殼：鍍鋼
- 颜色(插芯) 黑色
- 材料（插针） 銅合金
- 表面（插针） 鎳表面鍍貴金屬
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合豁免標準
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免標準
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 鉛
- ECHA SCIP 编号 ecef7555-f643-4ceb-a337-fc54762297f1
- 加州 65 号提案物质 有
- 加州 65 号提案物质 鉛
- 铁路车辆防火 EN 45545-2 (2020-08)
- 包含危险等级的要求集 R26
商业数据
- 包装尺寸 50
- 净重 17.2 g
- 原产国 中国
- 欧洲海关关税号 85366990
- GTIN 5713140095953
- eCl@ss 27440214 D-Sub 耦合器
- ETIM EC001136
- UNSPSC 24.0 39121469
