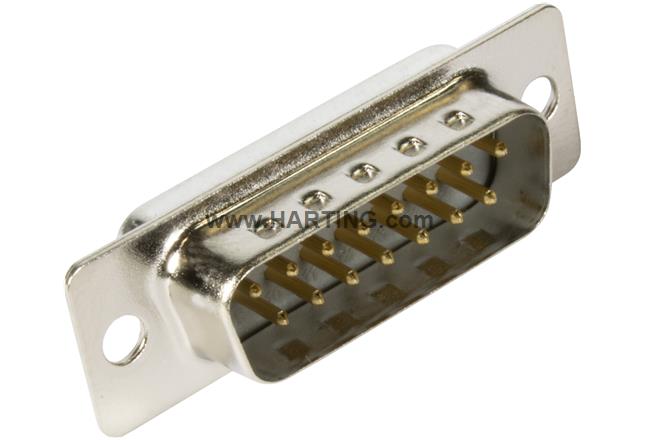

屬性概述
連接器
焊杯接線
額定電流: 6.5 A
公頭
尺寸: D-Sub 2
熱塑性樹脂，玻璃纖維填充（PBTP）, 外殼：鍍鋼
灰色
插針: 15
導體截面積: 0.5 mm²
銅合金
鎳表面鍍貴金屬
產品詳情
Identificação
- Categoria Conectores
- Série D-Sub
- Identificação Padrão
- Elemento Conector
-
Descrição do contato
EstampadoReto
Versão
- Método de terminação Terminação copo de solda
- Gênero Macho
- Tamanho D-Sub 2
-
Tipo de conexão
PCB ao caboCabo a cabo
- Número de Pólos 15
- Tipo de trava Mesa de fixação com furo de passagem Ø 3,1 mm
Características técnicas
- Seção transversal do condutor 0,5 mm²
- Seção transversal do condutor [AWG] AWG 20
- Corrente Nominal 6,5 A
- Distância de folga ≥ 1 mm
- Distância de escoamento ≥ 1 mm
- Resistência de isolamento >1010 Ω
- Resistência de contato ≤ 10 mΩ
- Comprimento de decapagem 2,5 ... 3 mm
- Limitação de temperatura -40 ... +85 °C (Temperatura do ferro de solda durante solda: no máx. +350 °C por 3 a 5 s)
- Força de inserção ≤ 50 N
-
Força de retirada
≥ 4,5 N≤ 33 N
- Nível de desempenho 3
- Ciclos de conexão ≥ 50
- Teste a tensão Ur.m.s. 1 kV
- Hot plugging Não
Propriedades do material
-
Material (inserto)
Resina termoplástica, preenchida com fibra de vidro (PBTP)Concha: aço revestido
- Cor (inserto) Cinza
- Material (contatos) Liga de cobre
- Superfície (contatos) Metal nobre sobre Ni
- Classe de inflamabilidade do material conforme UL 94 V-0
- RoHS conformidade
- Status ELV conformidade
- China RoHS e
- Substâncias REACH Annex XVII Não contido
- Substâncias REACH ANNEX XIV Não contido
- Substâncias REACH SVHC Não contido
- Substâncias da Proposta 65 da Califórnia Não contido
Especificações e aprovações
- Especificações DIN 41652
Dados comerciais
- Tamanho de embalagem 100
- Peso líquido 0,003 g
- País de origem China
- Número de tarifa da alfândega europeia 85366990
- GTIN 5713140093997
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
