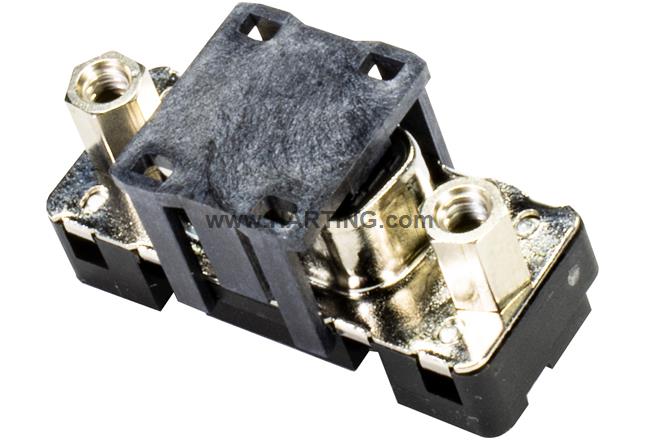

屬性概述
連接器
回焊焊接接線方式(THR)
額定電流: 8 A
母頭
尺寸: D-Sub 1
熱塑樹脂玻璃光纖填充 (PPA), 外殼：鋼、鍍鎳
黑色
插針: 9 有接地針
銅合金
鎳表面鍍貴金屬
產品詳情
Identificación
- Categoría Conectores
- Serie D-Sub
- Identificación Estándar
- Elemento Conector
-
Descripción del contacto
EstampadoRecto
Versión
- Método de terminación Terminación de soldadura por reflujo (THR)
- Tipo Hembra
- Tamaño D-Sub 1
-
Tipo de conexión
De placa madre a tarjeta hijaMezzanine
- Número de contactos 9
- contactos adicionales Con contacto de puesta a tierra
- Longitud de terminación 2,1 mm
- Tipo de bloqueo Brida de fijación con bloqueo de tornillo montado 4-40 UNC
- Contenidos del paquete 200 piezas en bobina
Características técnicas
- Distancia entre filas 2,84 mm
- Distancia entre contactos (lado de terminación) 2,74 mm
- Corriente nominal 8 A
- Corriente nominal @ 40 °C
- Distancia de separación ≥ 1 mm
- Distancia de deslizamiento ≥ 1 mm
- Resistencia de aislamiento >1010 Ω
- Resistencia de contacto ≤ 10 mΩ
- Par de apriete ≤0,4 Nm Tornillo de bloqueo
- Temperatura de limitación -55 ... +125 °C
- Fuerza de inserción ≤ 30 N
-
Fuerza de extracción
≥ 3,3 N≤ 20 N
-
Nivel de desempeño
2según CECC 75301-802
- Ciclos de conexión ≥ 250
- Voltaje de prueba Ur.m.s. 1 kV
- Grupo de aislamiento I (600 ≤ CTI)
- Grosor de placa de circuitos impresos ≥1,6 mm
- Altura de instalación 6,2 mm
- Hot plugging No
- Moisture Sensitivity Level (MSL) 1 según ECA/IPC/JEDEC J-STD-020D
- Process Sensitivity Level (PSL) R0 según ECA/IPC/JEDEC J-STD-020D
Propiedades del material
-
Material (inserto)
Resina termoplástica, rellena de fibra de vidrio (PPA)Carcasa: acero, niquelado
- Color (inserto) Negro
- Material (contactos) Aleación de cobre
- Superficie (contactos) Metal noble sobre Ni
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme con exención
- Exenciones RoHS 6(c): aleación de cobre con un contenido de hasta el 4% de plomo en peso
- Estado ELV conforme con exención
- China RoHS 50
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC Sí
- Sustancias REACH SVHC Plomo
- Sustancias de la Proposición California 65 Sí
-
Sustancias de la Proposición California 65
PlomoNíquel
Especificaciones y homologaciones
-
Especificaciones
DIN 41652CECC 75301-802
Datos comerciales
- Tamaño del embalaje 200
- Peso neto 0,015 kg
- País de origen Rumanía
- Número europeo de arancel aduanero 85366990
- GTIN 5713140218123
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
