屬性概述

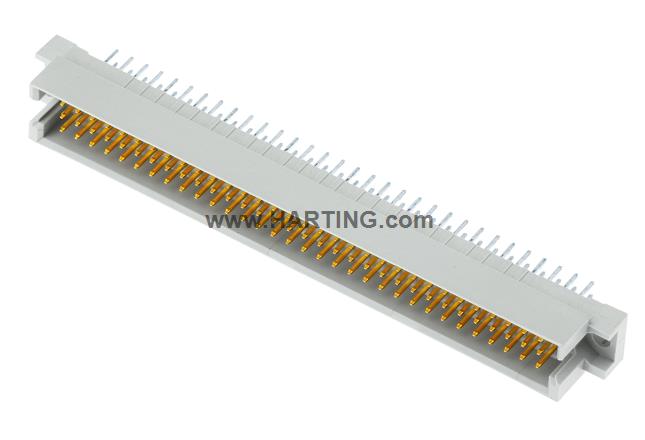

公連接器
回焊焊接接線方式(THR)
額定電流: 2 A
插針: 32
直式
銅合金
鎳底，鍍鈀/鎳再鍍金, 鎳表面鍍錫 接線端
性能等級: 2, 符合IEC 60603-2 標準
編碼: 不缺針的編碼方式
PCB 固定: 帶固定法蘭
熱塑性樹脂，玻璃纖維填充
RAL 7035 (淺灰色)
產品詳情
標識
- 類別 連接器
- 系列 DIN 41612
- 標識 R型
- 原件 公連接器
- 插針端子介紹 直式
版本
- 接線方式 回焊焊接接線方式(THR)
-
連接方式
主板到子插件板堆棧PCB至電纜
- 針數 32
- 插針佈局 a、c 排，位置 2、4……30、32
- 連接長度 2.5 mm
- 編碼 不缺針的編碼方式
- PCB 固定 帶固定法蘭
技術參數
- 插針排 3
- 針間距（接線端） 2.54 mm
- 針間距（插拔端） 2.54 mm
- 額定電流 2 A
- 額定電流 額定電流在 20°C 下測得，請參見降額曲線了解詳細信息
- 放電距離 ≥ 1.2 mm
- 爬電距離 ≥ 1.2 mm
- 絕緣阻抗 >1011 Ω
- 接觸電阻 ≤ 20 mΩ
- 極限溫度 -55 ... +125 °C （在最高 +240 °C 的回流焊過程中 15 s）
- 插入力 ≤ 30 N
- 拔出力 ≤ 20 N
-
性能等級
2符合IEC 60603-2 標準
- 插拔次數 ≥ 400
- 測試電壓Ur.m.s. 1 kV
- 絕緣組 I (600 ≤ CTI)
- Hot plugging 無
材料特性
- 材料(插蕊) 熱塑性樹脂，玻璃纖維填充
- 顏色(插蕊) RAL 7035 (淺灰色)
- 材料（插針） 銅合金
-
表面（插針）
鎳底，鍍鈀/鎳再鍍金鎳表面鍍錫 接線端
- 材料阻燃性等級符合 UL 94 V-0
規格和認證
商業數據
- 包裝尺寸 20
- 原產國 羅馬尼亞
- 歐洲海關關稅號 85366990
- eCl@ss 27,460,201.00
- ETIM EC002637
- UNSPSC 24.0 39121415
