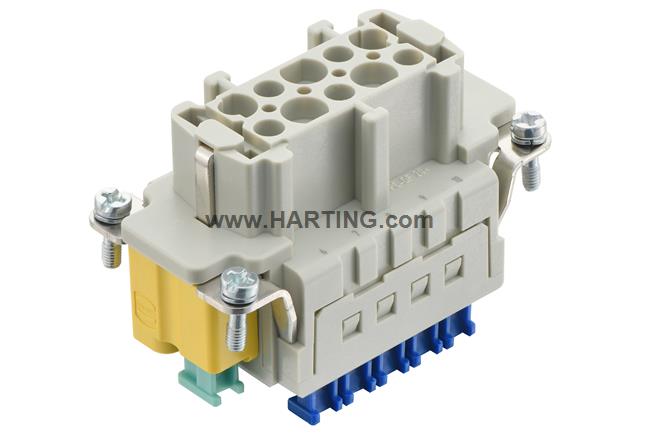

屬性概述
插蕊
籠式彈片接線
母頭
聚碳酸酯 (PC)
RAL 7032（卵石灰）
額定電流: 16 A
尺寸: 10 B
插針: 10
導體截面積: 0.14 ... 2.5 mm²
銅合金
鍍銀
產品詳情
식별
- 카테고리 인서트
- 제품 시리즈 Han® ES Press
- 사양 PE 연결을 위한 케이지 클램프 터미네이션
버전
- 터미네이션 방법 케이지 클램프 터미네이션
- 젠더 암형
- 규격 10 B
- 컨택트핀 개수 10
- PE 단자 예
-
상세설명
청색 슬라이드단, 높은 구조의 후드/하우징에 한함
기술적 특성
- 도체 단면적 0.14 ... 2.5 mm²
- 도체 단면적 [AWG] AWG 26 ... AWG 14
- 정격 전류 16 A
- 정격 전압 500 V
- 정격 임펄스 전압 6 kV
- 오염도 3
- UL 규격에 따른 정격 전압 600 V
- CSA 규격에 따른 정격 전압 600 V
- 절연 저항 >1010 Ω
- 접점 저항 ≤ 3 mΩ
- 탈피 길이 9 ... 11 mm
- 조임 토크 1.2 Nm PE 나사 M4
- 제한 온도 -40 ... +125 °C
- 체결 주기 ≥ 500
자재 특성
- 재료 (인서트) 聚碳酸酯 (PC)
- 컬러 (인서트) RAL 7032 (페블 그레이)
- 재료 (접점) 铜合金
- 표면 (접점) 은도금
- 색상 (액세서리) 蓝
- UL 94 규격에 따른 소재 가연성 클래스 V-0
- RoHS 符合豁免标准
- RoHS 면제 6(c): 최대 4% 중량비로 납이 혼합된 구리 합금
- ELV 상태 符合豁免标准
- China RoHS 50
- REACH Annex XVII 물질 不包含
- REACH ANNEX XIV 물질 不包含
- REACH SVHC 물질 有
-
REACH SVHC 물질
铅Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate
- ECHA SCIP 넘버 1e38d35d-d1be-4585-8e03-95faccd739bf
- 캘리포니아 법령 65 물질 有
- 캘리포니아 법령 65 물질 铅
상업용 데이터
- 포장 규격 1
- 총 중량 85 g
- 원산지 독일
- 유럽 관세 번호 85366990
- GTIN 5713140186262
- eCl@ss 27,440,205.00
- ETIM EC000438
- UNSPSC 24.0 39121522
