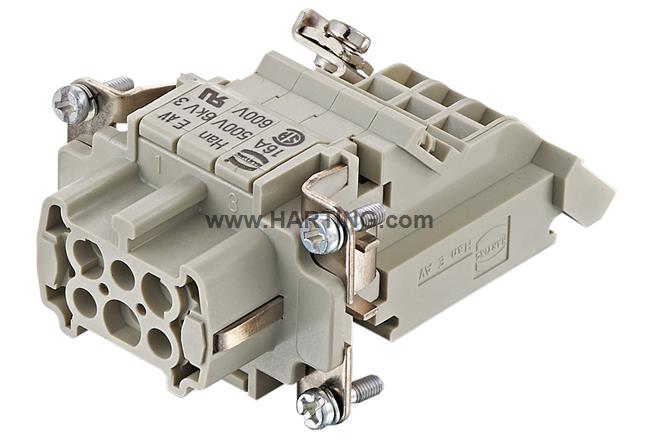

屬性概述
插蕊
端子連接器
螺栓接線
母頭
聚碳酸酯 (PC)
RAL 7032（卵石灰）
額定電流: 16 A
尺寸: 6 B
插針: 6
導體截面積: 0.2 ... 2.5 mm²
銅合金
鍍銀
產品詳情
Название
- Категория Inserts
- Серия Han E® AV
- Элемент Terminal block connector
-
Спецификация
Left hand versionSingle contour (SK)
Версия
- Метод подключения Screw termination
- Тип Female
- Размер 6 B
- Число контактов 6
- Контакт PE Yes
Технические характеристики
- Поперечное сечение проводника 0.2 ... 2.5 mm²
- Номинальный ток 16 A
- Номинальное напряжение 500 V
- Номинальное импульсное напряжение 6 kV
- Степень загрязнения 3
- Номинальное напряжение согласно CSA 600 V
- Сопротивление изоляции >1010 Ω
- Сопротивление контактов ≤ 4 mΩ
-
Момент затяжки
0.5 Nm Contact screw M30.5 Nm Fixing screws M3
-
Recommended screw driver
Slotted 0.5 x 3Slotted 0.6 x 3.5PH2
- Предельная температура -40 ... +125 °C
- Циклы стыковки ≥ 500
Свойства материала
- Материал (контактная вставка) Polycarbonate (PC)
- Цвет (контактная вставка) RAL 7032 (pebble grey)
- Материал (контакты) Copper alloy
- Поверхность (контакты) Silver plated
- Группа горючести материала согласно UL 94 V-0
- RoHS compliant with exemption
- Исключения из RoHS 6(c): Copper alloy containing up to 4 % lead by weight
- Состояние ВЭА compliant with exemption
- China RoHS 50
- Жидкости из приложения XVII к предписанию REACH Not contained
- Жидкости из приложения XIV к предписанию REACH Not contained
- Особо опасные жидкости предписания REACH Yes
- Особо опасные жидкости предписания REACH Lead
- Законопроект 65 штата Калифорния Yes
-
Законопроект 65 штата Калифорния
LeadNickel
- Пожарная безопасность на железнодорожном транспорте EN 45545-2 (2020-08) + A1 (2023-10)
-
Требование с учетом уровней опасности
R22 (HL 1-3)R23 (HL 1-3)
Спецификации и допуски
Коммерческие данные
- Размер упаковки 1
- Вес нетто 104 g
- Страна изготовления Romania
- код ТН ВЭД ЕС 85366990
- GTIN 5713140050945
- eCl@ss 27440205 Contact insert for industrial connectors
- ETIM EC000438
- UNSPSC 24.0 39121522
