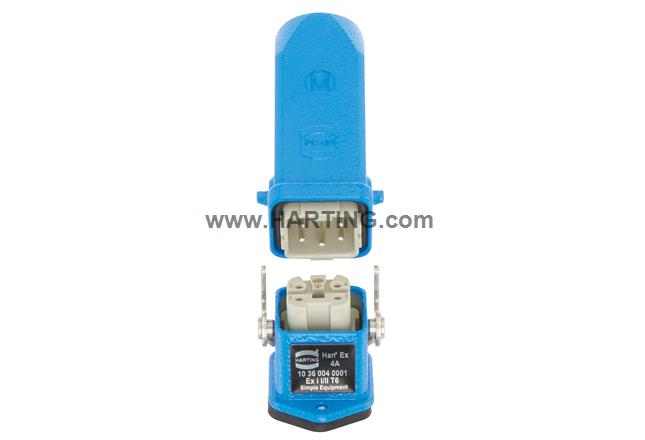

屬性概述
連接器組
全套
螺栓接線
額定電流: 5 A
插針: 4
尺寸: 3 A
單鎖扣
頂出線
1x M20
材料: 壓鑄鋅
粉末塗層
防護等級: IP65, IP67
產品詳情
Identificação
- Categoria Connector sets
- Série Han A®
- Linhas de carcaças/bases Han® Ex
- Elemento Complete set
Versão
- Método de terminação Screw termination
- Tamanho 3 A
- Número de Pólos 4
- contato terra Yes
- Versão Top entry
- Número de entradas de cabos 1
- Entrada de cabo 1x M20
- Tipo de trava Single locking lever
- Campo de aplicação Connectors for explosion hazardous environments
- Detalhes Simple Apparatus for intrinsically safe circuits
Características técnicas
- Corrente Nominal 5 A
- Peak voltage 90 Vp
- Resistência de isolamento >1010 Ω
- Torque de aperto 0.25 Nm Contact screw M3
- Recommended screw driver Slotted 0.4 x 2.5
- Limitação de temperatura -20 ... +85 °C
- Temperatura Ambiente -20 ... +40 °C Up to +70 °C in T4
- Ciclos de conexão ≥ 500
-
Grau de proteção conforme IEC 60529
IP65IP67
Propriedades do material
- Material (inserto) Polycarbonate (PC)
- Material (carcaça/base) Zinc die-cast
- Superfície (carcaça/base) Powder-coated
- Cor (carcaça/base) RAL 5015 (sky blue)
- Material (vedação) NBR
- Material (trava) Stainless steel
- Classe de inflamabilidade do material conforme UL 94 V-0
- RoHS compliant with exemption
- Exceções RoHS 6(c): Copper alloy containing up to 4 % lead by weight
- Status ELV compliant with exemption
- China RoHS 50
- Substâncias REACH Annex XVII Not contained
- Substâncias REACH ANNEX XIV Not contained
- Substâncias REACH SVHC Yes
- Substâncias REACH SVHC Lead
- Substâncias da Proposta 65 da Califórnia Yes
-
Substâncias da Proposta 65 da Califórnia
LeadNickel
Especificações e aprovações
-
Especificações
IEC 60664-1IEC 61984IEC 60079-0 Ex ia IIC T6 GaIEC 60079-11 Simple Apparatus for intrinsically safe circuits
Dados comerciais
- Tamanho de embalagem 1
- Peso líquido 181.8 g
- País de origem Germany
- Número de tarifa da alfândega europeia 85366990
- GTIN 5713140163492
- eCl@ss 27440113 Rectangular connectors (set)
- ETIM EC002636
- UNSPSC 24.0 39121408
