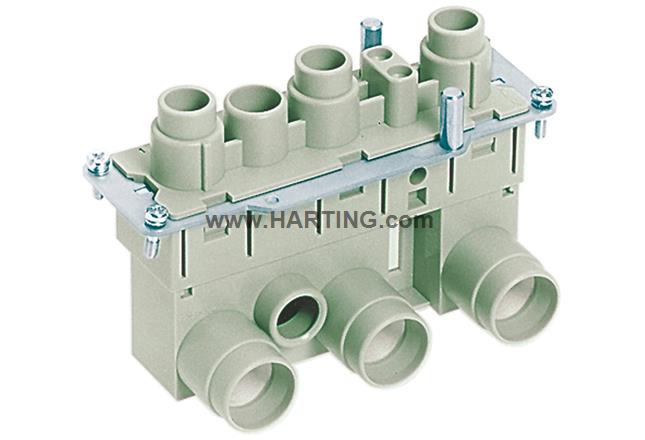

屬性概述
插蕊
軸向螺栓接線方式
母頭
聚碳酸酯 (PC)
RAL 7032（卵石灰）
額定電流: 200 A
尺寸: 24 B
插針: 3
導體截面積: 35 ... 70 mm²
銅合金
鍍銀
產品詳情
Azonosítás
- Kategória Inserts
- Sorozat Han-Com®
- Azonosítás Han® K 3/0
- Specifikáció Angled
Verzió
- Lezárási mód Axial screw termination
- Fajta Female
- Méret 24 B
- Érintkezők száma 3
Műszaki jellemzők
- Vezető keresztmetszete 35 ... 70 mm²
- Névleges áramerősség 200 A
- Földelővezető névleges feszültsége 1,150 V
- Névleges feszültség vezető-vezető 2,000 V
- Névleges impulzus feszültség 8 kV
- Szennyeződési fok 3
- Névleges áramerősség UL szerint 200 A
- Névleges feszültség UL szabvány szerint 600 V
- Névleges áramerősség CSA szerint 160 A
- Névleges feszültség CSA szerint 600 V
- Szigetelés ellenállása >1010 Ω
- Érintkező ellenállás ≤ 0.2 mΩ
- Blankolási hossz 22 mm
-
Meghúzási nyomaték
8 Nm @ 35 mm²9 Nm @ 50 mm²10 Nm @ 70 mm²
- Hőmérséklet korlátozás -40 ... +125 °C
- Csatlakoztatási ciklusok ≥ 500
Anyag tulajdonságai
- Anyag (betét) Polycarbonate (PC)
- Színes (betét) RAL 7032 (pebble grey)
- Anyag (érintkezők) Copper alloy
- Felület (érintkező) Silver plated
- Anyag lángállósági osztálya a UL 94 szerint V-0
- RoHS compliant with exemption
- RoHS kivételek 6(a) / 6(a)-I: Lead as an alloying element in steel for machining purposes and in galvanised steel containing up to 0,35 % lead by weight / Lead as an alloying element in steel for machining purposes containing up to 0,35 % lead by weight and in batch hot dip galvanised steel components containing up to 0,2 % lead by weight
- ELV státusz compliant with exemption
- China RoHS 50
- REACH XVII melléklete szerinti anyagok Not contained
- REACH XIV melléklete szerinti anyagok Not contained
- REACH SVHC anyagok Yes
- REACH SVHC anyagok Lead
- ECHA SCIP szám 5dbb3851-b94e-4e88-97a1-571845975242
- Kalifornia 65. javaslat szerinti anyagok Yes
-
Kalifornia 65. javaslat szerinti anyagok
LeadNickel
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08) + A1 (2023-10)
-
Követelménymeghatározás veszélyszintekkel
R22 (HL 1-3)R23 (HL 1-3)
Előírások és jóváhagyások
Kereskedelmi adatok
- Csomagolás mérete 1
- Nettó tömeg 370 g
- Származási ország Romania
- Európai vámtarifaszám 85366990
- GTIN 5713140056213
- eCl@ss 27440205 Contact insert for industrial connectors
- ETIM EC000438
- UNSPSC 24.0 39121522
