屬性概述

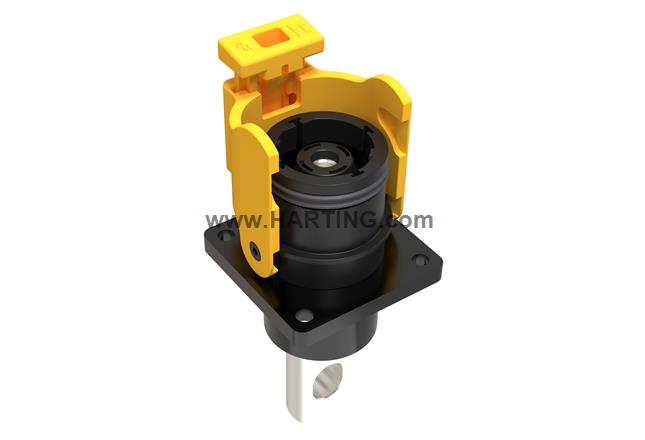

Bulkhead mounted housing
incl. male contact with busbar termination, With unlocking protection
Single locking lever
Material (hood/housing): Polyamide (PA)
RAL 9005 (jet black)
產品詳情
標識
- 類別 上殼 / 底座
- 系列 Han® S
- 標識 Han® S 450 Plus
- 上殼/底座類型 不封底安裝底座
-
上殼/底座介紹
包括銅排接線公針帶解鎖保護
版本
- 接線方式 母線插針
- 針數 1
-
編碼
C3 (front)RC2 (rear)
- 鎖定類型 單鎖扣
- 應用領域 儲能係統
技術參數
- 額定電壓 2,000 V
- 額定脈沖電壓 15 kV
- 污染等級 3
- 過電壓類別 III
- 絕緣阻抗 >109 Ω @ 2500 V DC
- 接觸電阻 ≤ 0.3 mΩ
-
擰緊力矩
1.4 ... 1.6 Nm7.5 ... 8 Nm 插針
- 極限溫度 -40 ... +125 °C
- 關於極限溫度的說明 用作符合 IEC 61984 標準的連接器。
- 重新鎖定次數 ≤ 500
-
防護等級符合IEC 60529
IP67 / IP69K 插配狀態IP67 拔出狀態和蓋密封
材料特性
- 材料（插針） Copper
- 表面（插針） 鍍銀
- 材料(上殼/底座) 聚酰胺 (PA)
- 顏色（上殼/底座） RAL 9005（烏黑）
- 材料阻燃性等級符合 UL 94 V-0
- RoHS 符合
- ELV 狀態 符合
- China RoHS e
- REACH 附件XVII 物質 不包含
- REACH 附件XIV 物質 不包含
- REACH SVHC 物質 不包含
- 加州 65 號提案物質 不包含
規格和認證
-
規格
IEC 61373 類別 1 B 級EN 45545-2 Hazard Level HL1-HL3UL 4128UL 1977TÜV 2PfG 2740
- 認證 CE
商業數據
- 包裝尺寸 1
- 淨重 180 g
- 原產國 中國
- 歐洲海關關稅號 85366990
- eCl@ss 27,440,202.00
