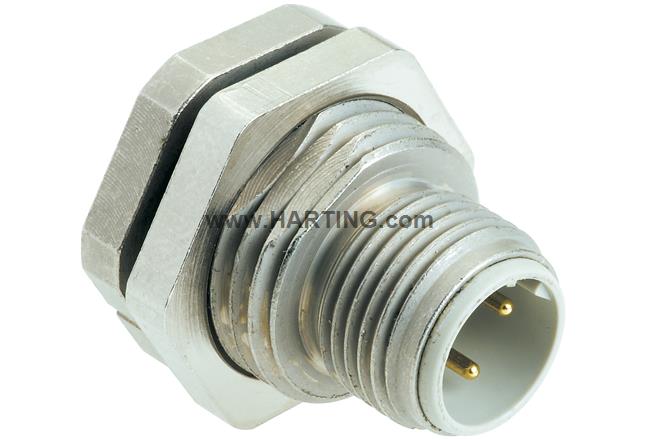

屬性概述
PCB適配器
直式, 面板內部安裝
回焊焊接接線方式(THR)
額定電流: 4 A
插針: 4
銅合金
鎳表面鍍金 界面端
編碼: D編碼
聚酰胺 (PA)
產品詳情
名称
- カテゴリ コネクタ
- 製品シリーズ 丸型コネクタ M12
- エレメント PCBアダプター
-
仕様
ストレート型リア取付け用
バージョン
- 結線方式 リフロー半田付け端子 (THR)
- ジェンダー オス
- シールド シールド付き
- コンタクト数 4
- コーディング Dコード
- ロックタイプ ねじロック
技術的特性
- 定格電流 4 A
- 定格電圧 50 V
- 定格サージ電圧 2.5 kV
- 汚染度 3
- 伝送特性 Cat. 5 クラスD、最大100 MHz
- 過電圧カテゴリ III
-
データ伝送速度
10 Mbit/s 100 Mbit/s
- 絶縁抵抗 >108 Ω
- 接触抵抗 ≤ 10 mΩ
- 締付けトルク 2 Nm ロックナット
- 使用温度範囲 -40 ... +85 °C
- 嵌合回数 ≥ 100
- 保護等級 (IEC 60529に準拠) IP67 嵌合状態
- 絶縁グループ I (600 ≤ CTI)
材質
- 材質 (インサート) ポリアミド (PA)
- 材質 (コンタクト) 銅合金
- 表面 (コンタクト) Auメッキ、下地Ni 嵌合側
- 材質 (フード/ハウジング) 亜鉛ダイカスト
- 材料の難燃性 UL94 V-0
- RoHS 適合（適用除外品）
- RoHS 適用除外項目 6(c): 鉛含有量が重量比4%以下の銅合金
- ELVステータス 適合（適用除外品）
- China RoHS 50
- REACH Annex XVII 制限対象物質 含まず
- REACH ANNEX XIV 認可対象物質 含まず
- REACH SVHC 認可対象候補物質 はい
- REACH SVHC 認可対象候補物質 鉛
- ECHA SCIP番号 0d7d3693-d625-47ab-934a-d241bf72c86e
- カリフォルニアProposition 65物質 はい
-
カリフォルニアProposition 65物質
鉛ニッケル
- 鉄道車両の火災安全性 EN 45545-2 (2020-08) + A1 (2023-10)
- 要件セットとハザードレベル R26
仕様および認証
商用データ
- 梱包寸法 1
- 正味重量 16 g
- 原産国 ルーマニア
- 欧州関税番号 85366990
- GTIN 5713140138001
- eCl@ss 27,460,201.00
- ETIM EC002637
- UNSPSC 24.0 39121415
