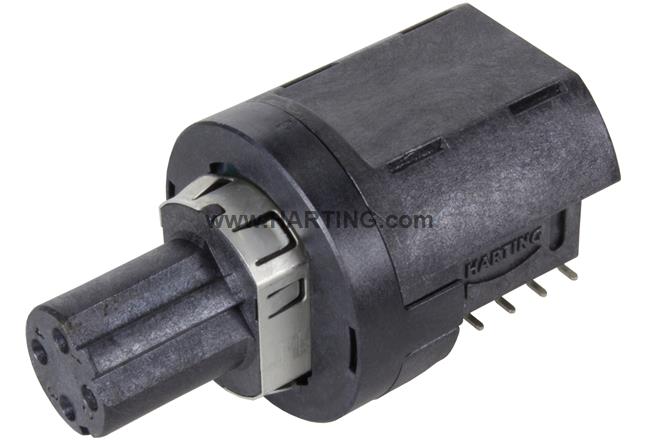

屬性概述
PCB適配器
帶集成變壓器, 彎式
回焊焊接接線方式(SMT)
額定電流: 3 A
插針: 4
黃銅
鎳表面鍍金 界面端
編碼: D編碼
液晶聚合物 (LCP)
黑色
產品詳情
Identificación
- Categoría Conectores
- Serie Conectores circulares M12
- Identificación Magnetics
- Elemento Adaptador para placas de circuitos impresos
-
Especificaciones
con transformador integradoAcodado
Versión
- Método de terminación Terminación de soldadura por reflujo (SMT)
- Tipo Hembra
- Blindaje apantallado
- Número de contactos 4
- Codificación codificación D
- Detalles Pida las bases por separado
- Contenidos del paquete 30 piezas en una bandeja
Características técnicas
- Corriente nominal 3 A
- Voltaje nominal 57 V
- Tensión de choque nominal 1,5 kV
- Nivel de contaminación 3
- Características de transmisión Cat. 5 Clase D de hasta 100 MHz
-
Tasa de bits
10 Mbit/s 100 Mbit/s
- Resistencia de aislamiento >108 Ω
- Resistencia de contacto ≤ 10 mΩ
- Temperatura de limitación -40 ... +85 °C (durante la soldadura por reflujo, máx. +245)
- Fuerza de inserción 10 N
- Fuerza de extracción 15 N
- Ciclos de conexión ≥ 100
- Grado de protección según IEC 60529 IP65 / IP67 estado conectado
- Grupo de aislamiento IIIa (175 ≤ CTI < 400)
- Process Sensitivity Level (PSL) R7 ECA/IPC/JEDEC J-STD-075
Propiedades del material
- Material (aislante) Polímero de cristal líquido (LCP)
- Color (aislante) Negro
- Material (contactos) Latón
- Superficie (contactos) Au sobre Ni Lado de acoplamiento
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme con exención
- Exenciones RoHS 6.c): Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
- Estado ELV conforme con exención
- China RoHS 50
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC Sí
- Sustancias REACH SVHC Plomo
- Número ECHA SCIP 0d7d3693-d625-47ab-934a-d241bf72c86e
- Sustancias de la California Proposition 65 Sí
-
Sustancias de la California Proposition 65
PlomoNíquel
- Protección contra incendios en vehículos ferroviarios EN 45545-2 (2020-08) + A1 (2023-10)
- Conjunto de requisitos con niveles de peligro R26
Especificaciones y homologaciones
- Especificaciones IEC 61076-2-101
Datos comerciales
- Tamaño del embalaje 30
- Peso neto 20,39 g
- País de origen China
- Número europeo de arancel aduanero 85366990
- GTIN 5713140228856
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
