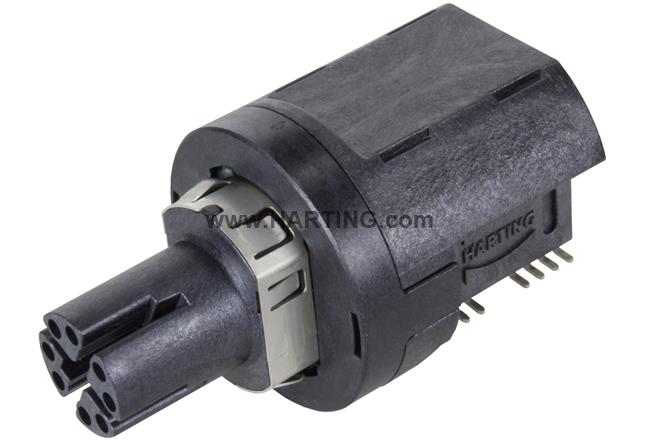

屬性概述
PCB適配器
帶集成變壓器, 彎式
回焊焊接接線方式(SMT)
額定電流: 0.8 A
插針: 8
黃銅
鎳表面鍍金 界面端
編碼: X編碼
液晶聚合物 (LCP)
黑色
產品詳情
Identificatie
- Categorie Connectors
- Serie Ronde connectoren M12
- Identificatie Magnetics
- Element PCB-adapter
-
Specificatie
met geïntegreerde transformatorHaaks
Versie
- Aansluitmethode Aansluiting voor reflow solderen (SMT)
- Geslacht Vrouwelijk
- Afscherming Afgeschermd
- Aantal contacten 8
- Codering X-codering
- Details Behuizingen afzonderlijk bestellen
- Pakketinhoud 30 stukken in een bak
Technische eigenschappen
- Nominale stroom 0,8 A
- Nominale spanning 57 V
- Nominale impulsspanning 1,5 kV
- Mate van verontreiniging 3
- Datasnelheid 1 Gbit/s
- Isolatieweerstand >108 Ω
- Contactweerstand ≤ 10 mΩ
- Beperkt de temperatuur -40 ... +85 °C (tijdens reflow solderen max. +245)
- Insteekkracht 30 N
- Uittrekkracht 30 N
- steekcycli ≥ 100
- Beschermingsgraad vlgs. IEC 60529 IP65 / IP67 aangesloten toestand
- Isolatiegroep IIIa (175 ≤ CTI < 400)
- Procesgevoeligheidsniveau (Process Sensitivity Level, PSL) R7 vlgs. ECA/IPC/JEDEC J-STD-075
Materiaaleigenschappen
- Materiaal (insteekstuk) Vloeibaar kristalpolymeer (LCP)
- Kleur (insteekstuk) Zwart
- Materiaal (contacten) Messing
- Oppervlak (contacten) Au over Ni Contact zijde
- Ontvlambaarheidsklasse materiaal vlgs. UL 94 V-0
- RoHS conform met uitzondering
- RoHS-uitzonderingen 6(c): koperlegering bevat max. 4 % lood per gewicht
- ELV-status conform met uitzondering
- China RoHS 50
- REACH BIJLAGE XVII Stoffen Niet ingesloten
- REACH BIJLAGE XIV Stoffen Niet ingesloten
- REACH SVHC Stoffen Ja
- REACH SVHC Stoffen Lood
- ECHA SCIP-nummer 0d7d3693-d625-47ab-934a-d241bf72c86e
- California Proposition 65 stoffen Ja
-
California Proposition 65 stoffen
LoodNikkel
- Brandbeveiliging op spoorwegvoertuigen EN 45545-2 (2020-08)
- Benodigdhedenset met gevarenniveaus R26
Specificaties en goedkeuringen
- Specificaties IEC 61076-2-109
Commerciële data
- Verpakkingsmaat 30
- Nettogewicht 18,533 g
- Land van herkomst China
- Europees douanetariefnummer 85366990
- GTIN 5713140228948
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
