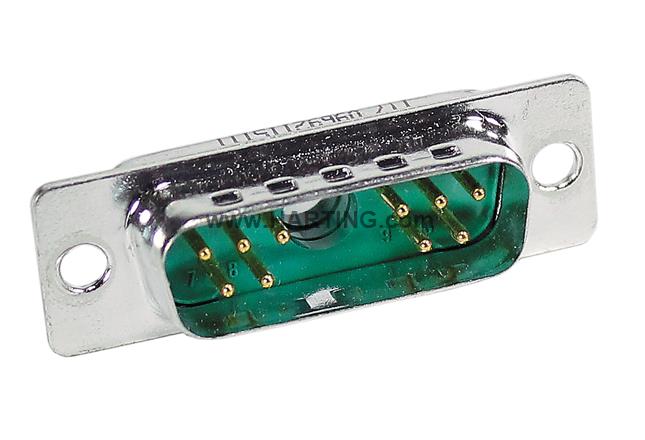

属性概述
连接器
焊杯接线
额定电流: 5 A
公头
尺寸: D-Sub 2
热塑树脂，玻璃光纤填充（聚酯）, 外壳：钢、镀锡
绿色
插针: 11
导体截面积: 0.5 mm²
铜合金
镍表面镀贵金属
产品详情
名称
- カテゴリ 连接器
- 製品シリーズ D-Sub
- 名称 Mixed
- エレメント 连接器
-
コンタクトの説明
车削直式
バージョン
- 結線方式 焊杯接线
- ジェンダー 公头
- サイズ D-Sub 2
- コンタクト数 11
- シグナルコンタクト数 10
- 特殊コンタクト数 1x
- ロックタイプ 带馈通口的固定法兰 Ø 3.1 mm
- 詳細 请单独订购专用插针。
技術的特性
- 導体断面積（mm²） 0.5 mm²
- 導体断面積 (AWG) AWG 20
- 定格電流 5 A
- 絶縁抵抗 > 5 x 109 Ω
- 接触抵抗、信号エリア < 10 mΩ
- 使用温度範囲 -55 ... +125 °C
- パフォーマンスレベル 3
- 嵌合回数 ≥ 50
- 試験電圧 Ur.m.s. 1 kV
- 絶縁グループ IIIa (175 ≤ CTI < 400)
- Hot plugging 无
材質
-
材質 (インサート)
Thermoplastic resin, glass-fibre filled (Polyester)Shell: steel, tin plated
- カラー（インサート） 绿色
- 材質 (コンタクト) Copper alloy
- 表面 (コンタクト) 镍表面镀贵金属
- 材料の難燃性 UL94 V-0
- RoHS 符合豁免标准
-
RoHS 適用除外項目
6(a) / 6(a)-I：铅是出于易加工目的而加入的钢中的合金元素，镀锌钢的含铅量高达 0.35% / 铅是出于易加工的目的而加入钢中的合金元素，含铅量高达 0.35% 在批量热镀锌钢部件中，含铅量高达 0.2%6(c)：铜合金含铅量高达 4 %
- ELVステータス compliant with exemption
- China RoHS 50
- REACH Annex XVII 制限対象物質 Not contained
- REACH ANNEX XIV 認可対象物質 Not contained
- REACH SVHC 認可対象候補物質 Yes
- REACH SVHC 認可対象候補物質 Lead
- ECHA SCIP番号 ecef7555-f643-4ceb-a337-fc54762297f1
- カリフォルニアProposition 65物質 Yes
-
カリフォルニアProposition 65物質
LeadNickel
- 鉄道車両の火災安全性 EN 45545-2 (2020-08) + A1 (2023-10)
- 要件セットとハザードレベル R26
商用データ
- 梱包寸法 100
- 正味重量 8 g
- 原産国 罗马尼亚
- 欧州関税番号 85366990
- GTIN 5713140098794
- eCl@ss 27440214 D-Sub 耦合器
- ETIM EC001136
- UNSPSC 24.0 39121469
