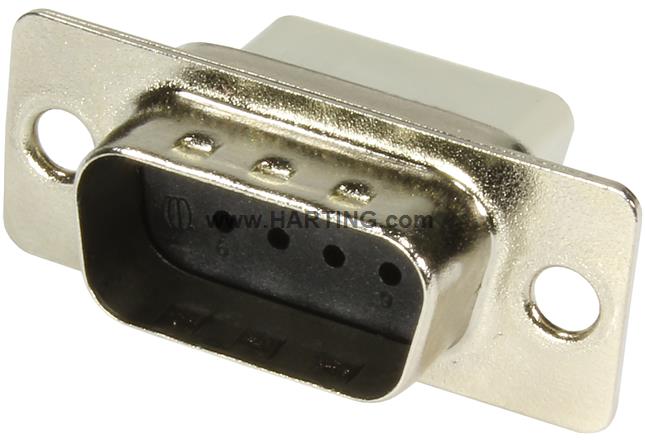

属性概述
连接器
压接针
公头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：镀钢
黑色
插针: 9
导体截面积: 0.09 ... 0.82 mm²
产品详情
Identificación
- Categoría Conectores
- Serie D-Sub
- Identificación Estándar
- Elemento Conector
Versión
- Método de terminación Terminación ponchable
- Tipo 公头
- Tamaño D-Sub 1
-
Tipo de conexión
PCB至电缆飞线
- Número de contactos 9
- Tipo de bloqueo 带馈通口的固定法兰 Ø 3.1 mm
- Detalles 请单独订购压接针。
Características técnicas
- Sección de conductor (mm²) 0.09 ... 0.82 mm²
- Sección de cable (AWG) AWG 28 ... AWG 18
- Diámetro exterior de cable 2.4 mm
- Distancia de separación ≥ 1 mm
- Distancia de deslizamiento ≥ 1 mm
- Resistencia de aislamiento >1010 Ω
- Temperatura de limitación -55 ... +125 °C
- Fuerza de inserción ≤ 30 N
-
Fuerza de extracción
≥ 3.3 N≤ 20 N
- Voltaje de prueba Ur.m.s. 1 kV
- Grupo de aislamiento II (400 ≤ CTI < 600)
- Hot plugging 无
Propiedades del material
-
Material (inserto)
热塑性树脂，玻璃纤维填充（PBTP）外壳：镀钢
- Color (inserto) 黑色
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS 符合
- Estado ELV 符合
- China RoHS e
- Sustancias REACH ANNEX XVII 不包含
- Sustancias REACH ANNEX XIV 不包含
- Sustancias REACH SVHC 不包含
- Sustancias de la Proposición California 65 有
- Sustancias de la Proposición California 65 镍
- Protección contra incendios en vehículos ferroviarios EN 45545-2 (2020-08) + A1 (2023-10)
- Conjunto de requisitos con niveles de peligro R26
Especificaciones y homologaciones
Datos comerciales
- Tamaño del embalaje 100
- Peso neto 5,74 g
- País de origen China
- Número europeo de arancel aduanero 85366990
- GTIN 5713140089624
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
