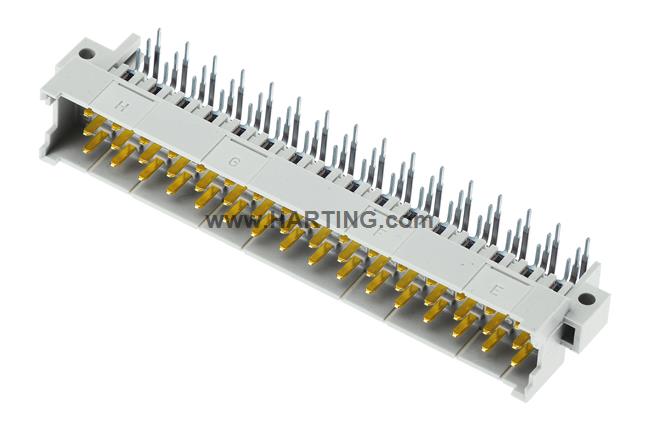

Özellikleri gözden geçirin
Erkek konnektör
Dalga lehimleme sonlandırması
Nominal akım: 6 A
Kontaklar: 48
Açılı
Bakır alaşımı
Ni üzerinde asil metal Eşleşme tarafı, Ni üzerinden Sn Sonlandırma tarafı
Performans seviyesi: 1, IEC 60603-2 uyarınca
Kodlama: Delik kodlama, Kaplama kodlaması, Kontak kaybı ile kodlama, D20 kodlaması
PCB sabitlemesi: Sabitleme flanşlı
Termoplastik reçine, cam elyaf dolgulu
RAL 7035 (açık gri)
Ürün detayları
Bezeichnung
- Kategorie Steckverbinder
- Baureihe DIN 41612
- Bezeichnung Bauform F
- Komponente Messerleiste
- Kontaktbeschreibung gewinkelt
Ausführung
- Anschlussart Wellenlötanschluss
-
Art der Verbindung
Motherboard to daughtercardExtender cardLeiterplatte zu Kabel
- Kontaktanzahl 48
- Kontaktbestückung Reihen z, d und b, Positionen 2, 4, ... , 30, 32
-
Kodierung
Loch-KodierungKragen-KodierungKodierung mit KontaktverlustD20 Kodierung
- Leiterplattenbefestigung mit Flansch
Technische Kennwerte
- Steckkontaktreihen 3
-
Raster, anschlussseitig
2,54 mm5,08 mm
-
Raster, steckseitig
3,81 mm5,08 mm
- Bemessungsstrom 6 A
- Bemessungsstrom Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Luftstrecke ≥ 1,6 mm
- Kriechstrecke ≥ 3 mm
- Isolationswiderstand >1011 Ω
- Durchgangswiderstand ≤ 15 mΩ
- Grenztemperatur -55 ... +125 °C
- Steckkraft ≤ 75 N
- Ziehkraft ≤ 75 N
-
Anforderungsstufe
1nach IEC 60603-2
- Steckzyklen ≥ 500
- Prüfspannung Ueff 1,55 kV (Kontakt-Kontakt)
- Isolierstoffgruppe II (400 ≤ CTI < 600)
- Hot plugging nein
Materialeigenschaften
- Werkstoff Einsatz Thermoplastischer Formstoff, glasfaserverstärkt
- Farbe Einsatz RAL 7035 (lichtgrau)
- Werkstoff Kontakte Kupferlegierung
-
Kontaktoberfläche
Edelmetall über Ni steckseitigSn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94 V-0
- RoHS konform
- ELV Status konform
- China RoHS e
- REACH Annex XVII Stoffe nicht enthalten
- REACH ANNEX XIV Stoffe nicht enthalten
- REACH SVHC Stoffe nicht enthalten
- California Proposition 65 Stoffe ja
-
California Proposition 65 Stoffe
BleiNickel
Normen und Zulassungen
- Normen IEC 60603-2
- Bahnklassifizierung F1/I2 gemäß NFF 16-101/102
Kaufmännische Daten
- Packungsgröße 20
- Nettogewicht 26 g
- Ursprungsland Deutschland
- europäische Zolltarifnummer 85366990
- GTIN 5713140012172
- eCl@ss 27460201 Leiterplattensteckverbinder (Platinenanschluss)
- ETIM EC002637
- UNSPSC 24.0 39121415
