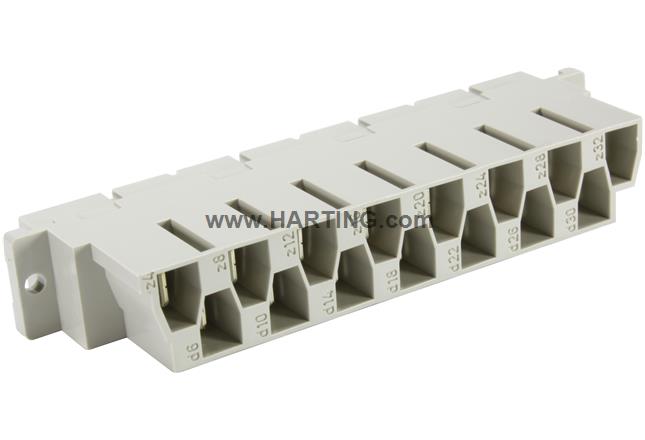

属性概述
母连接器
Faston接线方式
额定电流: 15 A
插针: 15
直式
铜合金
镀银 界面端
性能等级: 1, 符合 IEC 60603-2 标准
编码: 带护罩编号
PCB 固定: 带固定法兰
热塑性树脂，玻璃纤维填充
RAL 7032（卵石灰）
产品详情
Tanımlama
- Kategori Konnektörler
- Seri DIN 41612
- Tanımlama Tip H15
- Eleman Dişi konnektör
- Kontak açıklaması Düz
Sürüm
- Sonlandırma yöntemi Faston sonlandırma
-
Bağlantı türü
PCB'den kabloyaKablodan kabloya
- Kontak sayısı 15
- Kontak yapılandırması Sıra d, konum 6, 10, ... , 26, 30 ve satır z, konum 4, 8, ... , 28, 32
- Kodlama Kaplama kodlaması
- PCB sabitlemesi Sabitleme flanşlı
Teknik özellikler
-
Kontak aralığı (eşleşme tarafı)
6,5 mm10,16 mm
- Nominal akım 15 A
- Nominal akım 20 °C'de ölçülen nominal akım, ayrıntılar için değer kaybı eğrisine bakın
- Açıklık mesafesi ≥ 4,5 mm
- Creepage mesafesi ≥ 8 mm
- Yalıtım direnci >1012 Ω
- Kontak direnci ≤ 8 mΩ
- Sıcaklık sınırlaması -55 ... +125 °C
- Yerleştirme kuvveti ≤ 90 N
- Geri çekilme kuvveti ≤ 90 N
-
Performans seviyesi
1IEC 60603-2 uyarınca
- Eşleşme döngüsü ≥ 500
-
Test gerilimi Ur.m.s.
3,1 kV (kontak-kontak)3,1 kV (kontak-toprak)
- Yalıtım grubu IIIa (175 ≤ CTI < 400)
- Hot plugging Hayır
Malzeme özellikleri
- Malzeme (parça) Termoplastik reçine, cam elyaf dolgulu
- Renk (parça) RAL 7032 (çakıl grisi)
- Malzeme (kontaklar) Bakır alaşımı
- Yüzey (kontaklar) Gümüş kaplı Eşleşme tarafı
- UL 94 uyarınca malzeme yanıcılık sınıfı V-0
- RoHS uyumlu
- ELV durumu uyumlu
- Çin RoHS e
- REACH Annex XVII maddeleri İçermez
- REACH ANNEX XIV maddeleri İçermez
- REACH SVHC maddeleri İçermez
- California Önerme 65 madde İçermez
- Demir yolu araçlarında yangından korunma EN 45545-2 (2020-08)
- Tehlike Seviyeleri ile belirlenen gereklilik R26
Özellikler ve onaylar
Ticari veriler
- Ambalaj boyutu 20
- Net ağırlık 47 g
- Menşei ülkesi Almanya
- Avrupa gümrük tarife numarası 85366990
- GTIN 5713140012721
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
