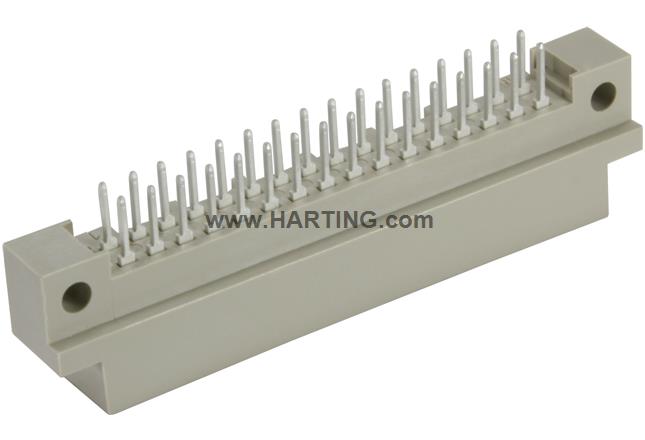

属性概述
公连接器
波峰焊接接线方式
额定电流: 2 A
插针: 32
直式
铜合金
镍底，镀镍磷合金再镀金 界面端, 镍表面镀锡 接线端
性能等级: 1, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 带固定法兰
热塑性树脂，玻璃纤维填充
RAL 7032（卵石灰）
产品详情
Identifiering
- Kategori Kontaktdon
- Serie DIN 41612
- Identifiering Typ 2B
- Element Hankontaktdon
- Kontaktbeskrivning Rak
Version
- Förbindningsmetod Våglödningsförbindning
-
Förbindningstyp
Moderkort till dotterkortMezzanin
- Antal kontakter 32
- Kontaktkonfiguration Rader a och b, positioner 1, 2, ... , 15, 16
- Förbindningslängd 3 mm
- Kodning Kodning med kontaktförluster
- Kretskortsfixering Med fästfläns
Tekniska egenskaper
- Kontaktrader 2
- Kontaktdelning (förbindningssida) 2,54 mm
- Kontaktdelning (hopkopplade sidan) 2,54 mm
- Märkström 2 A
- Märkström Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
- Fritt avstånd ≥ 1,2 mm
- Krypavstånd ≥ 1,2 mm
- Isoleringsmotstånd >1012 Ω
- Kontaktmotstånd ≤ 20 mΩ
- Begränsande temperatur -55 ... +125 °C
- Isättningskraft ≤ 30 N
- Urtagningskraft ≤ 20 N
-
Prestandanivå
1enligt IEC 60603-2
- Matningscykler ≥ 500
- Testspänning Ur.m.s. 1 kV
- Isoleringsgrupp IIIa (175 ≤ CTI < 400)
- Hot plugging No
Materialprestanda
- Material (kontaktinsats) Termoplast, glasfiberfylld
- Färg (kontaktinsats) RAL 7032 (stengrå)
- Material (kontakter) Kopparlegering
-
Yta (kontakter)
Au över NiP över Ni KopplingssidaSn över Ni Förbindningssida
- Materialantändlighetsklass enligt UL 94 V-0
- RoHS överensstämmelse
- ELV status överensstämmelse
- Kina RoHS e
- REACH bilaga XVII ämnen Innehåller ej
- REACH BILAGA XIV ämnen Innehåller ej
- REACH SVHC ämnen Innehåller ej
- California Proposition 65 ämnen Ja
-
California Proposition 65 ämnen
AntimontrioxidBlyNickel
- Brandskydd på järnvägsfordon EN 45545-2 (2020-08)
- Krav fastställt med risknivåer R26
Specifikationer och godkännanden
Kommersiella data
- Förpackningsmått 20
- Nettovikt 5,22 g
- Ursprungsland Tyskland
- Tariffnummer europeisk tull 85366990
- GTIN 5713140040991
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
