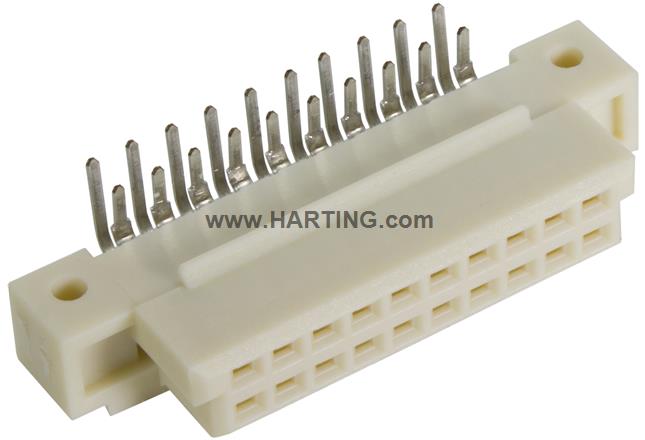

属性概述
母连接器
回焊焊接接线方式 (THR)
额定电流: 2 A
插针: 20
弯式
铜合金
镍表面镀贵金属 界面端, 镍表面镀锡 接线端
性能等级: 2, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 带固定法兰
热塑性树脂，玻璃纤维填充
米色
产品详情
Identification
- Catégorie Connecteurs
- Série DIN 41612
- Identification Type 3Q
- Elément Connecteur femelle
- Description du contact coudé
- Caractéristiques Écarts de couleur et tâches admis
Version
- Méthode de raccordement Raccordement par soudage par refusion (THR)
-
Type de connexion
Carte mère à carte filleCarte d'extension
- Nombre de contacts 20
- Configuration de contact Rangées a et b, positions 1, 2, ... , 9, 10
- Longueur du raccordement 3 mm
- Codage Codage avec perte de contacts
- Fixation pour circuit imprimé Avec bride de fixation
Données techniques
- Rangées de contacts 2
- Ecart entre les contacts (côté de raccordement) 2,54 mm
- Ecart entre les contacts (côté accouplement) 2,54 mm
- Intensité nominale 2 A
- Intensité nominale Corriente nominal medida a 20 °C, ver detalles en la curva de desclasificación
- Distance d'isolement ≥ 1,2 mm
- Ligne de fuite ≥ 1,2 mm
- Résistance d'isolement >1012 Ω
- Résistance de contact ≤ 20 mΩ
- Limite de température -55 ... +125 °C (lors du soudage par refusion max. +240 °C pendant 15 s)
- Force d'insertion ≤ 20 N
- Force d'arrachement ≤ 20 N
-
Classe de performance
2selon IEC 60603-2
- Cycles de connexion ≥ 400
- Tension d’essai Ur.m.s. 1 kV
- Groupe d'isolation II (400 ≤ CTI < 600)
- Hot plugging No
Propriétés du matériau
- Matériau (insert) Resina termoplástica, rellena de fibra de vidrio
- Couleur (d'insert) Beige
- Matériau (contacts) Aleación de cobre
-
Surface (contacts)
Metal noble sobre Ni Lado de acoplamientoSn sobre Ni Lado de terminación
- Classe d'inflammabilité du matériau conformément à UL 94 V-0
- RoHS conforme
- État ELV conforme
- China RoHS e
- Substances REACH ANNEXE XVII No incluido
- Substances REACH ANNEXE XIV No incluido
- Substances REACH SVHC No incluido
- Proposition Californie 65 substances Sí
- Proposition Californie 65 substances Níquel
- Protection contre l'incendie dans les véhicules ferroviaires EN 45545-2 (2020-08) + A1 (2023-10)
- Ensemble d'exigences avec niveaux de danger R26
Spécifications et homologations
Informations commerciales
- Dimensions du produit conditionné 20
- Poids net 4,42 g
- Pays d'origine Allemagne
- Numéro de tarif douanier européen 85366990
- GTIN 5713140196711
- eCl@ss 27460201 Connecteur pour circuit imprimé
- ETIM EC002637
- UNSPSC 24.0 39121415
