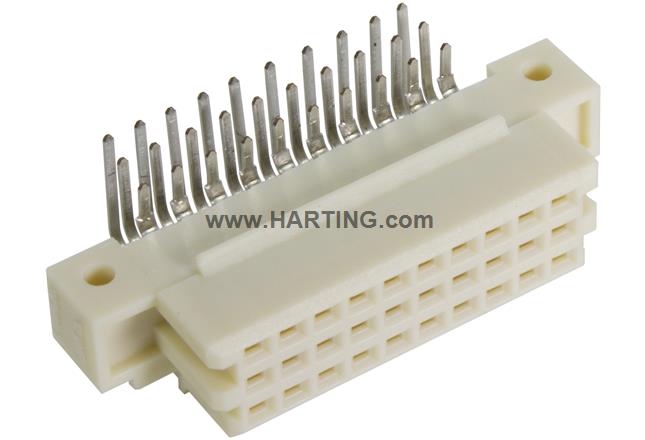

属性概述
母连接器
波峰焊接接线方式
额定电流: 2 A
插针: 30
弯式
铜合金
镍表面镀贵金属 界面端, 镍表面镀锡 接线端
性能等级: 2, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 带固定法兰
热塑性树脂，玻璃纤维填充
RAL 7032（卵石灰）
产品详情
Название
- Категория Соединители
- Серия DIN 41612
- Название Тип 3R
- Элемент Розетка
- Описание контактов Угловой
Версия
- Метод подключения Подключение методом пайки волной припоя
-
Тип соединения
От материнской к дочерней платеПлата расширения
- Число контактов 30
- Конфигурация контактов Ряды a, b и c, pпозиции 1, 2, ... , 9, 10
- Длина подключения 3 mm
- Кодирование Кодировка с потерей контактов
- Крепление печатной платы С крепежным фланцем
Технические характеристики
- Ряды контактов 3
- Шаг контактов (сторона подключения) 2,54 mm
- Шаг контактов (сторона сопряжения) 2,54 mm
- Номинальный ток 2 A
- Номинальный ток Intensité nominale mesurée à une température de 20 °C, consultez la courbe de charge pour plus de détails.
- Расстояние между проводниками ≥ 1,2 mm
- Длина пути тока утечки ≥ 1,2 mm
- Сопротивление изоляции >1012 Ω
- Сопротивление контактов ≤ 20 mΩ
- Предельная температура -55 ... +125 °C
- Усилие вставки ≤ 30 N
- Усилие расстыковки ≤ 30 N
-
Уровень исполнения
2selon IEC 60603-2
- Циклы стыковки ≥ 400
- Испытательное напряжение Uср.кв. 1 kV
- Изоляционная группа IIIa (175 ≤ CTI < 400)
- Hot plugging Non
Свойства материала
- Материал (контактная вставка) Résine thermoplastique, remplie de fibre de verre
- Цвет (контактная вставка) RAL 7032 (gris silex)
- Материал (контакты) Alliage de cuivre
-
Поверхность (контакты)
Métal noble sur Ni Côté accouplementSn sur Ni Côté raccordement
- Группа горючести материала согласно UL 94 V-0
- RoHS normes
- Состояние ВЭА normes
- China RoHS e
- Жидкости из приложения XVII к предписанию REACH Non contenu
- Жидкости из приложения XIV к предписанию REACH Non contenu
- Особо опасные жидкости предписания REACH Non contenu
- Законопроект 65 штата Калифорния Oui
- Законопроект 65 штата Калифорния Nickel
- Пожарная безопасность на железнодорожном транспорте EN 45545-2 (2020-08) + A1 (2023-10)
- Требование с учетом уровней опасности R26
Спецификации и допуски
Коммерческие данные
- Размер упаковки 20
- Вес нетто 0,153 g
- Страна изготовления Германия
- код ТН ВЭД ЕС 85366990
- GTIN 5713140197060
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
