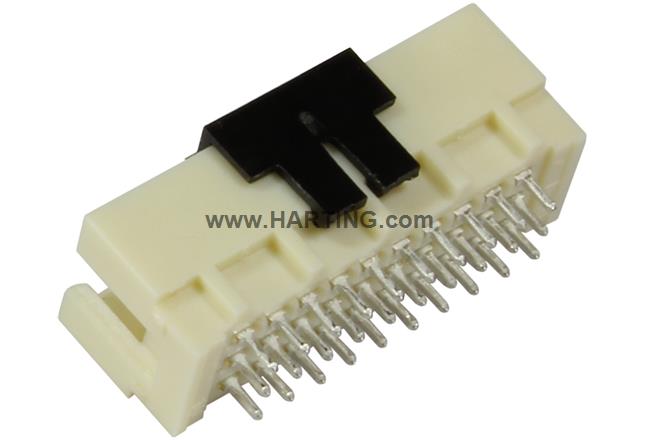

属性概述
公连接器
回焊焊接接线方式 (THR)
额定电流: 2 A
插针: 30
直式
铜合金
镍底，镀钯/镍再镀金, 镍表面镀锡 接线端
性能等级: 2, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 无固定法兰
热塑性树脂，玻璃纤维填充
米色
产品详情
标识
- 类别 Connectors
- 系列 DIN 41612
- 标识 Type 3R
- 原件 Male connector
- 插针端子介绍 Straight
- 特点 Colour deviations and speckles permitted
版本
- 接线方式 Reflow soldering termination (THR)
-
连接方式
Motherboard to daughtercardMezzaninePCB to cable
- 针数 30
- 插针布局 Rows a, b and c, positions 1, 2, ... , 9, 10
- 连接长度 2.5 mm
- 编码 Coding with loss of contacts
- PCB 固定 Without fixing flange
技术参数
- 插针排 3
- 针间距（接线端） 2.54 mm
- 针间距（插拔端） 2.54 mm
- 额定电流 2 A
- 额定电流 Rated current measured at 20 °C, see derating curve for details
- 放电距离 ≥ 1.2 mm
- 爬电距离 ≥ 1.2 mm
- 绝缘阻抗 >1012 Ω
- 接触电阻 ≤ 20 mΩ
- 极限温度 -55 ... +125 °C (during reflow soldering max. +240 °C for 15 s)
- 插入力 ≤ 30 N
- 拔出力 ≤ 30 N
-
性能等级
2acc. to IEC 60603-2
- 插拔次数 ≥ 400
- 测试电压U r.m.s. 1 kV
- 绝缘组 II (400 ≤ CTI < 600)
- Hot plugging No
Anyag tulajdonságai
- Anyag (betét) Thermoplastic resin, glass-fibre filled
- 颜色(插芯) Beige
- Anyag (érintkezők) Copper alloy
-
表面（插针）
Au over Pd/Ni over NiSn over Ni Termination side
- 材料阻燃性等级符合 UL 94 V-0
- RoHS compliant
- ELV státusz compliant
- China RoHS e
- REACH XVII melléklete szerinti anyagok Not contained
- REACH XIV melléklete szerinti anyagok Not contained
- REACH SVHC anyagok Not contained
- Kalifornia 65. javaslat szerinti anyagok Yes
-
Kalifornia 65. javaslat szerinti anyagok
LeadNickel
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08) + A1 (2023-10)
- Követelménymeghatározás veszélyszintekkel R26
Előírások és jóváhagyások
商业数据
- 包装尺寸 20
- 净重 4.16 g
- 原产国 Romania
- 欧洲海关关税号 85366990
- GTIN 5713140043176
- eCl@ss 27460201 PCB connector (board connector)
- ETIM EC002637
- UNSPSC 24.0 39121415
