型号: 09 67 009 5654
DSUB SV MA TSDP STR 09P AU3

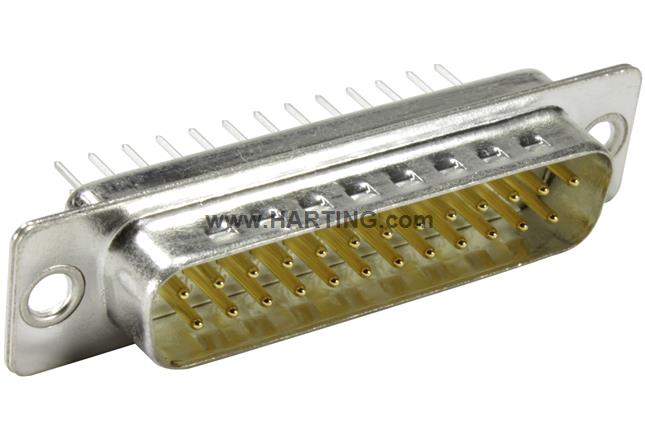

图片仅供参考,请查阅产品说明。
属性概述
连接器
波峰焊接接线方式
额定电流: 7.5 A
公头
尺寸: D-Sub 1
热塑性树脂,玻璃纤维填充(PBTP), 外壳:钢、镀锡
白
插针: 9
铜合金
镍表面镀贵金属
注释
比较
新
自定义降额工具
型号: 09 67 009 5654
DSUB SV MA TSDP STR 09P AU3
注释
比较
新
自定义降额工具
All functionalities, price and availability after
sign in
.
添加到心愿单
从愿望清单中删除
分销商
邮件查询
配套产品
新
Combinables
3
Accessories
5
没有可用数据
Overview
产品详情
下载
分销商
产品详情
下载
分销商
产品详情
식별
카테고리
커넥터
제품 시리즈
D-Sub
식별
표준형
요소
커넥터
접점 설명
역전식
직선형
버전
터미네이션 방법
웨이브 솔더링 터미네이션
젠더
수형
규격
D-Sub 1
연결 유형
마더보드와 도터보드 연결
메자닌
컨택트핀 개수
9
터미네이션 길이
5.8 mm
PCB 고정
보드 잠금장치 미적용
잠금 유형
피드 스루 구멍 포함 고정용 플랜지 Ø 3.1 mm
기술적 특성
열간 간격
2.84 mm
단자 중심간 거리 (터미네이션 측면)
2.74 mm
플랜지 높이
6.5 mm
정격 전류
7.5 A
기중 거리
≥ 1 mm
연면 거리
≥ 1 mm
절연 저항
>10
10
Ω
접점 저항
≤ 10 mΩ
제한 온도
-55 ... +125 °C
삽입 포스
≤ 30 N
철수 포스
≥ 3.3 N
≤ 20 N
성능 레벨
3
체결 주기
≥ 50
테스트 전압 U
r.m.s.
1 kV
고립 그룹
IIIa (175 ≤ CTI < 400)
PCB 두께
≤1.6 mm
설치 높이
5.4 mm
Hot plugging
No
자재 특성
재료 (인서트)
열가소성 수지, 유리섬유 충전 (PBTP)
쉘: 강철, 주석 도금
컬러 (인서트)
흰색
재료 (접점)
구리 합금
표면 (접점)
Ni 귀금속 도금
UL 94 규격에 따른 소재 가연성 클래스
V-0
RoHS
준수(면제조항 포함)
RoHS 면제
6(c):
최대 4% 중량비로 납이 혼합된 구리 합금
ELV 상태
준수(면제조항 포함)
China RoHS
50
REACH Annex XVII 물질
no
REACH ANNEX XIV 물질
no
REACH SVHC 물질
Yes
REACH SVHC 물질
납
ECHA SCIP 넘버
ecef7555-f643-4ceb-a337-fc54762297f1
캘리포니아 법령 65 물질
Yes
캘리포니아 법령 65 물질
납
니켈
철도 차량의 화재 방지
EN 45545-2 (2020-08)
위험 레벨에 따라 요구조건 설정
R26
상세명세 및 승인
사양
DIN 41652
UL / CSA
UL 1977 ECBT2.E102079
상업용 데이터
포장 규격
50
총 중량
2 g
원산지
독일
유럽 관세 번호
85366990
GTIN
5713140089716
eCl@ss
27,440,214.00
ETIM
EC001136
UNSPSC 24.0
39121469
