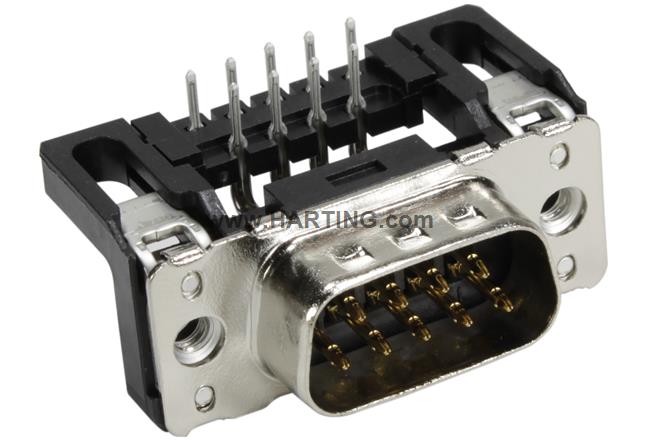

属性概述
连接器
波峰焊接接线方式
额定电流: 6.5 A
公头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：镀钢
黑色
插针: 9
铜合金
镍表面镀贵金属
产品详情
Azonosítás
- Kategória Connectors
- Sorozat D-Sub
- Azonosítás Standard
- Elem Connector
-
Az érintkező leírása
StampedAngled
Verzió
- Lezárási mód Wave soldering termination
- Fajta Male
- Méret D-Sub 1
- Összeköttetés típusa Motherboard to daughtercard
- Érintkezők száma 9
- Lezárás hossz 2.9 mm
- Rögzítés típusa Fixing flange with thread 4-40 UNC
Műszaki jellemzők
- Sorköz 2.84 mm
- Rasztertávolság (a lezárás oldalán) 2.74 mm
- Névleges áramerősség 6.5 A
- Légköztávolság ≥ 1 mm
- Kúszóáramút távolság ≥ 1 mm
- Szigetelés ellenállása >1010 Ω
- Érintkező ellenállás ≤ 10 mΩ
- Meghúzási nyomaték ≤0.6 Nm Female screw lock
- Hőmérséklet korlátozás -55 ... +125 °C
- Benyomási erő ≤ 30 N
-
Kihúzási erő
≥ 3.3 N≤ 20 N
- Teljesítményszint 3
- Csatlakoztatási ciklusok ≥ 50
- Tesztelési feszültség Ur.m.s. 1 kV
- Szigetelő csoport IIIa (175 ≤ CTI < 400)
- NYÁK vastagsága ≥1.6 mm
- Telepítési magasság 7.3 mm
- Hot plugging No
Anyag tulajdonságai
-
Anyag (betét)
Thermoplastic resin, glass-fibre filled (PBTP)Shell: Plated steel
- Színes (betét) Black
- Anyag (érintkezők) Copper alloy
- Felület (érintkező) Noble metal over Ni
- Anyag lángállósági osztálya a UL 94 szerint V-0
- RoHS compliant
- ELV státusz compliant
- China RoHS e
- REACH XVII melléklete szerinti anyagok Not contained
- REACH XIV melléklete szerinti anyagok Not contained
- REACH SVHC anyagok Not contained
- Kalifornia 65. javaslat szerinti anyagok Yes
-
Kalifornia 65. javaslat szerinti anyagok
LeadNickel
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08) + A1 (2023-10)
- Követelménymeghatározás veszélyszintekkel R26
Kereskedelmi adatok
- Csomagolás mérete 100
- Nettó tömeg 7.674 g
- Származási ország Romania
- Európai vámtarifaszám 85366990
- GTIN 5713140076877
- eCl@ss 27440214 D-Sub coupler
- ETIM EC001136
- UNSPSC 24.0 39121469
