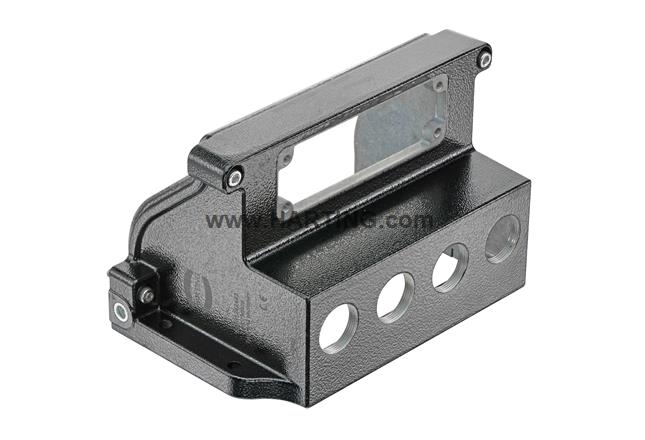

属性概述
不封底安装底座
弯式
尺寸: 24 HPR VS
螺钉锁扣
材料 (上壳/底座): 压铸铝, 防腐蚀
粉末涂层
RAL 9005（乌黑）
材料(密封件): NBR
产品详情
标识
- 类别 Hoods / Housings
- 上壳/底座系列 Han® HPR VarioShell
- 上壳/底座类型 Bulkhead mounted housing
- 上壳/底座介绍 Angled
版本
- 尺寸 24 HPR VS
- VarioShell 层次 1 4x M32
- VarioShell 层次 2 1x 24 B
- 锁定类型 Screw locking
- 应用领域 Hoods/housings for harsh outdoor environments
技术参数
-
拧紧力矩
12 Nm Mounting frame10 Nm Mounting cover12 Nm PE screw3 Nm Fixing screws M6
- 极限温度 -40 ... +125 °C
- 关于极限温度的说明 For use as a connector according to IEC 61984.
-
防护等级符合 IEC 60529
IP66IP67IP68IP69
材料特性
-
材料 (上壳/底座)
Aluminium die-castCorrosion resistant
- 表面（上壳/底座） Powder-coated
- 颜色（上売/底座） RAL 9005 (jet black)
- 材料(密封件) NBR
- RoHS compliant with exemption
- RoHS 豁免 6(a) / 6(a)-I: Lead as an alloying element in steel for machining purposes and in galvanised steel containing up to 0,35 % lead by weight / Lead as an alloying element in steel for machining purposes containing up to 0,35 % lead by weight and in batch hot dip galvanised steel components containing up to 0,2 % lead by weight
- ELV 状态 compliant with exemption
- China RoHS 50
- REACH 附件 XVII 物质 Not contained
- REACH 附件 XIV 物质 Not contained
- REACH SVHC 物质 Yes
- REACH SVHC 物质 Lead
- 加州 65 号提案物质 Yes
- 加州 65 号提案物质 Lead
- 铁路车辆防火 EN 45545-2 (2020-08) + A1 (2023-10)
-
包含危险等级的要求集
R1 (HL 1-3)R7 (HL 1-3)
规格和认证
-
规格
IEC 61984IEC 61373 Category 1 Class B
- 认证 CE
商业数据
- 包装尺寸 1
- 净重 1,970 g
- 原产国 China
- 欧洲海关关税号 85389099
- GTIN 5713140175563
- eCl@ss 27440202 Shell for industrial connectors
- ETIM EC000437
- UNSPSC 24.0 39121466
