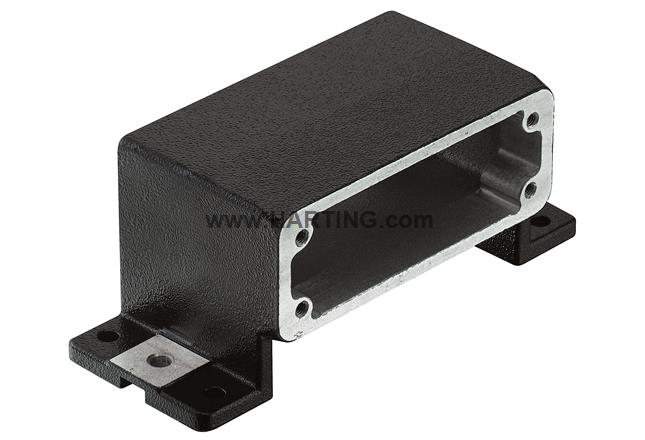

属性概述
表面安装底座
水平出线
尺寸: 24 HPR enlarged
顶出线
3x M32
材料 (上壳/底座): 压铸铝, 防腐蚀
粉末涂层
RAL 9005（乌黑）
产品详情
Identyfikacja
- Kategoria Obudowy wtyczek / obudowy gniazd
- Seria obudów wtyczek/gniazd Han® HPR enlarged
- Typ obudowy gniazda/wtyczki Obudowa gniazda, montaż powierzchniowy
- Opis obudów wtyczek wtyczek/gniazd Wersja pozioma
Wersja
- Rozmiar 24 HPR enlarged
- Wersja Górne wyprowadzenie kabla
- Liczba wejść kablowych 3
- Wyprowadzenie przewodu 3x M32
- Zakres zastosowań Obudowy wtyczek/gniazd dla trudnych zastosowań zewnętrznych
- Szczegóły Przelotowa obudowa gniazda 09 40 024 0368 nie zawarta, należy zamawiać osobno
- Szczegóły W przypadku stosowania wkładów Han® Standard o rozmiarze B lub ramek zawiasowych Han-Modular® należy oddzielnie zamówić adapter 09400009961.
Charakterystyka techniczna
- Ograniczenie temperaturowe -40 ... +125 °C
- Uwaga dotycząca ograniczeń temperaturowych 用作符合 IEC 61984 标准的连接器。
-
Stopień ochrony zgodny z IEC 60529
IP65IP68IP69 / IPX9K，符合 ISO 20653
-
Klasyfikacja typu zgodnie z UL 50 / UL 50E
44X12
Właściwości materiału
-
Materiał (obudowy gniazda/wtyczki)
压铸铝防腐蚀
- Powierzchnia (obudowy wtyczek/gniazd) 粉末涂层
- Kolor (obudowy wtyczki/gniazda) RAL 9005（乌黑）
- RoHS 符合
- ELV status 符合
- China RoHS e
- REACH Aneks XVII substancje 不包含
- REACH ANEKS XIV substancje 不包含
- REACH SVHC substancje 不包含
- Propozycja Kalifornijska 65 有
- Ochrona przeciwpożarowa w pojazdach szynowych EN 45545-2 (2020-08) + A1 (2023-10)
-
Zestaw wymagań z poziomami zagrożeń
R1 (HL 1-3)R7 (HL 1-3)
Specyfikacje i zgodność
Informacje handlowe
- Rozmiar opakowania 1
- Waga netto 850 g
- Kraj pochodzenia Niemcy
- Numer europejskiej taryfy celnej 85389099
- GTIN 5713140130265
- eCl@ss 27.440.202,00
- ETIM EC000437
- UNSPSC 24.0 39121466
