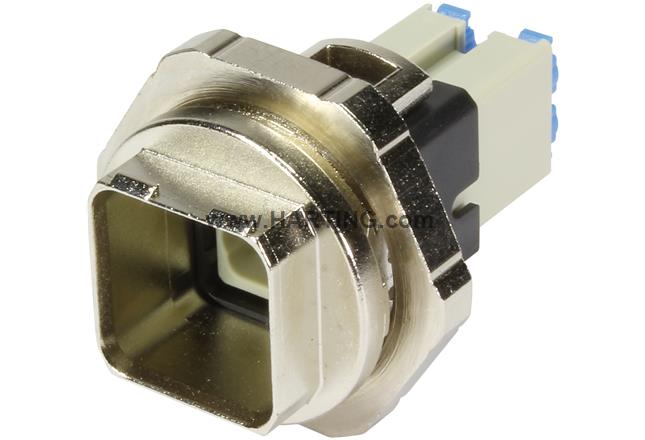

属性概述
连接器
面板馈通套装 圆板开孔
Han-Quick Lock® 接线
额定电流: 16 A
插针: 5
铜合金
镀银
PushPull
材料: 压铸锌
镀镍
防护等级: IP65, IP67
产品详情
标识
- 类别 连接器
- 系列 Han® PushPull (V14)
- 标识 Power
- 原件 面板安装套装
- 规格 圆板开孔
- 特点 直观的锁定机制
版本
- 接线方式 Han-Quick Lock® 接线
- 屏蔽 无屏蔽
- 针数 5
- 锁定类型 PushPull
- 包装内容 包含不封底底座和公插芯
技术参数
- 导体截面积 0.5 ... 2.5 mm²
- 导体截面积 AWG 24 ... AWG 12
- 额定电流 16 A
- 额定电压相-地 400 V
- 额定电圧相-相 690 V
- 额定脉沖电压 6 kV
- 污染等级 2
- 额定电压符合UL 600 V
- 极限温度 -40 ... +70 °C
- 插拔次数 ≥ 500
-
防护等级符合 IEC 60529
IP65IP67
- 抗震 5-150 Hz，5 g，.35 mm，2h/轴
- 抗冲击 5 g / 30 ms，每个轴3 次冲击
材料特性
- 材料(插芯) 聚碳酸酯 (PC)
- 颜色(插芯) 灰色
- 材料（插针） 铜合金
- 表面（插针） 镀银
- 材料 (上壳/底座) 压铸锌
- 表面（上壳/底座） 镀镍
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- 加州 65 号提案物质 有
-
加州 65 号提案物质
铅镍
规格和认证
商业数据
- 包装尺寸 1
- 净重 61 g
- 原产国 德国
- 欧洲海关关税号 85366990
- GTIN 5713140054226
- ETIM EC002636
- eCl@ss 27440114 矩形连接器（用于现场组装）
