属性概述
连接器
连接器组 符合 AIDA
绝缘置换连接绝缘位移终端
额定电流: 1.75 A
插针: 8
镍表面镀金 界面端, 镍表面镀锡 接线端
PushPull
材料: 压铸锌
镀镍
防护等级: IP65, IP67
产品详情
Identificación
- Categoría Conectores
-
Serie

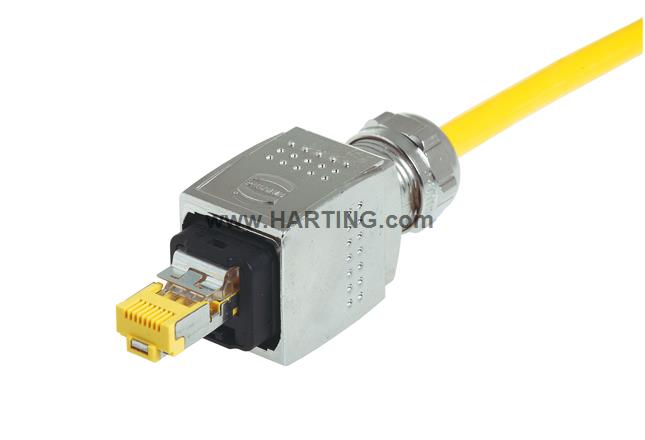

Han® PushPull (V14)RJ45
- Elemento Juegos de conectores
- Especificaciones Conforme con AIDA
-
Características
Mecanismo de bloqueo intuitivoMontaje en campo sin herramientasApto para todas las versiones PoE
Versión
- Método de terminación IDC terminación por desplazamiento del aislante
- Blindaje Totalmente blinado, contacto de blindaje de 360°
- Número de contactos 8
- Tipo de bloqueo PushPull
- Contenidos del paquete con base y aislante macho
Características técnicas
-
Sección de conductor
0,1 ... 0,32 mm² Trenzado0,1 ... 0,32 mm² Sencillo
-
Sección de cable [AWG]
AWG 27/7 ... AWG 22/7 TrenzadoAWG 27/1 ... AWG 22/1 Sencillo
- Diámetro exterior de hilo ≤ 1,6 mm
- Corriente nominal 1,75 A
- Voltaje nominal 50 V
- Características de transmisión Cat. 6 Clase EA de hasta 500 MHz
-
Tasa de bits
10 Mbit/s 100 Mbit/s 1 Gbit/s 2,5 Gbit/s 5 Gbit/s 10 Gbit/s
- Temperatura de limitación -40 ... +70 °C
- Temperatura de almacenamiento +5 ... +50 °C
- Ciclos de conexión ≥ 750
-
Grado de protección según IEC 60529
IP65IP67
- Diámetro de cable 4 ... 11 mm
-
Resistencia a las vibraciones
10-500 Hz, 5 g, 0,35 mm, 2h/eje7,9 m/s² según IEC 61373 Categoría 1 Clase B
- Resistencia a los golpes 5 g / 30 ms, 5 impactos / eje y dirección según IEC 61373 Categoría 1 Clase B
Propiedades del material
-
Superficie (contactos)
Au sobre Ni Lado de acoplamientoSn sobre Ni Lado de terminación
- Material (capota/base) Cinc fundido a presión
- Superficie (capota/base) Niquelado
- Material (junta tórica) NBR
- Material (junta de cable) TPE
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme con exención
- Exenciones RoHS 6.c): Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
- Estado ELV conforme con exención
- China RoHS 50
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC Sí
- Sustancias REACH SVHC 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one
- Número ECHA SCIP d361ed36-dee0-4df8-9f2e-b62dd7563c1a
- Sustancias de la California Proposition 65 Sí
-
Sustancias de la California Proposition 65
PlomoNíquel
Especificaciones y homologaciones
Datos comerciales
- Tamaño del embalaje 10
- Peso neto 10 g
- País de origen Rumanía
- Número europeo de arancel aduanero 85366990
- GTIN 5713140054035
- eCl@ss 27.440.114,00
- ETIM EC002636
- UNSPSC 24.0 39121408
