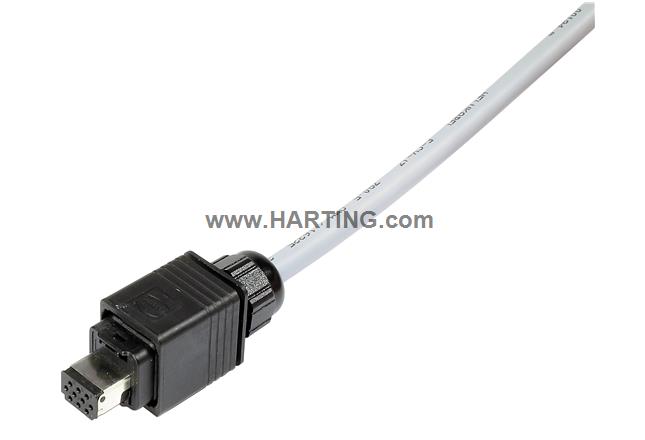

Identificación
- Categoría Conectores
- Serie Han® PushPull (V14)
- Identificación Signal
- Elemento Juegos de conectores
- Características Mecanismo de bloqueo intuitivo
Versión
- Método de terminación Terminación de engaste
- Blindaje Totalmente blinado, contacto de blindaje de 360°
- Número de contactos 10
- Tipo de bloqueo PushPull
- Contenidos del paquete con base de plástico y aislante hembra
Características técnicas
- Sección de conductor 0,13 ... 0,82 mm²
- Sección de cable [AWG] AWG 26 ... AWG 18
- Diámetro exterior de hilo ≤ 2,1 mm
-
Distancia entre contactos (lado de terminación)
2,4 mm3 mm
-
Distancia entre contactos (lado de acoplamiento)
2,4 mm3 mm
- Corriente nominal 5 A
- Voltaje nominal 50 V
- Tensión de choque nominal 1,5 kV
- Nivel de contaminación 3
- Distancia de separación ≥ 1,1 mm
- Distancia de deslizamiento ≥ 1,1 mm
- Resistencia de aislamiento >109 Ω
- Resistencia de contacto ≤ 10 mΩ
- Temperatura de limitación -40 ... +85 °C
- Temperatura de almacenamiento +5 ... +50 °C
- Fuerza de inserción 50 N
- Fuerza de extracción 50 N
- Ciclos de conexión ≥ 500
-
Grado de protección según IEC 60529
IP65IP67
- Diámetro de cable 6,5 ... 9,5 mm
-
Tensión de prueba Ur.m.s.
1,5 kV (contacto-contacto)1,5 kV (contacto-tierra)
- Resistencia a las vibraciones 10-500 Hz, 5 g, 0,35 mm, 10 ciclos de barrido según IEC 61373 Categoría 1 Clase B
- Resistencia a los golpes 50 g / 11 ms, 10 impactos / eje y dirección
Propiedades del material
- Material (capota/base) Termoplásticos
- Color (capota/base) Negro
- Material (junta tórica) NBR
- Material (junta de cable) TPE
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme con exención
- Exenciones RoHS 6.c): Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
- Estado ELV conforme con exención
- China RoHS 50
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC Sí
- Sustancias REACH SVHC Plomo
- Sustancias de la California Proposition 65 Sí
-
Sustancias de la California Proposition 65
PlomoNíquel
Especificaciones y homologaciones
Datos comerciales
- Tamaño del embalaje 10
- Peso neto 46,7 g
- País de origen Rumanía
- Número europeo de arancel aduanero 85366990
- GTIN 5713140054479
- eCl@ss 27.440.114,00
- ETIM EC002636
- UNSPSC 24.0 39121408
