Properties Overview
Konnektorer

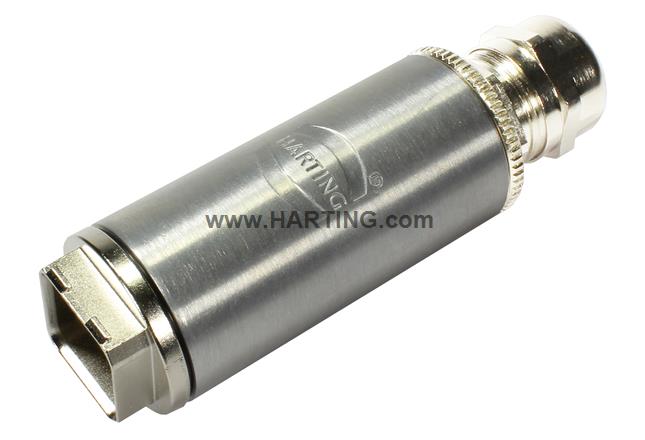

Konnektorsæt AIDA-kompatibel, Kobling
IDC-isoleringsforskydningsterminering
Nominel strøm: 5 A
Kontakter: 10
Kobberlegering
Ædelmetal over Ni Koblingsside, Ædelmetal over Ni Termineringsside
PushPull
Materiale: Trykstøbt aluminium
Beskyttelsesgrad: IP65, IP67
Product Details
식별
- 카테고리 커넥터
- 제품 시리즈 Han® PushPull (V14)
- 식별 Signal
- 요소 커넥터 세트
-
사양
AIDA 준수커플링
- 특징 직관적 잠금 메카니즘
버전
- 터미네이션 방법 IDC 절연 이동 터미네이션
- 차폐형 완전 차폐형, 360° 차폐 접점
- 컨택트핀 개수 10
- 잠금 유형 PushPull
-
패키지 내용
후드 / 하우징패널 관통형인서트케이블 글랜드사이즈 감소O-링 실(seal)압착 단자
기술적 특성
-
도체 단면적
0.25 ... 0.82 mm² Stranded0.26 ... 0.32 mm² 솔리드
- 도체 단면적 [AWG] AWG 24 ... AWG 18
- 전선 외부 직경 ≤ 2.1 mm
- 정격 전류 5 A
- 정격 전압 50 V
- 정격 임펄스 전압 1.5 kV
- 오염도 3
- 제한 온도 -40 ... +70 °C
- 체결 주기 ≥ 750
-
IEC 60529 규격에 따른 보호 등급
IP65IP67
자재 특성
- 재료 (접점) 구리 합금
-
표면 (접점)
Ni 귀금속 도금 체결 측면Ni 귀금속 도금 터미네이션 사이드
- 재료 (후드/하우징) 알루미늄 다이-캐스트
- UL 94 규격에 따른 소재 가연성 클래스 V-0
- RoHS 준수(면제조항 포함)
- RoHS 면제 6(c): 최대 4% 중량비로 납이 혼합된 구리 합금
- ELV 상태 준수(면제조항 포함)
- China RoHS 50
- REACH Annex XVII 물질 no
- REACH ANNEX XIV 물질 no
- REACH SVHC 물질 Yes
- REACH SVHC 물질 납
- 캘리포니아 법령 65 물질 Yes
- 캘리포니아 법령 65 물질 납
상세명세 및 승인
-
사양
IEC 61076-3-117 버전 14 (V14)IEC 61076-3-119 체결 측면
- 승인규격 DNV GL
- PROFINET 예
상업용 데이터
- 포장 규격 1
- 총 중량 128.2 g
- 원산지 독일
- 유럽 관세 번호 85366990
- GTIN 5713140223585
- eCl@ss 27,440,114.00
- ETIM EC002636
- UNSPSC 24.0 39121408
