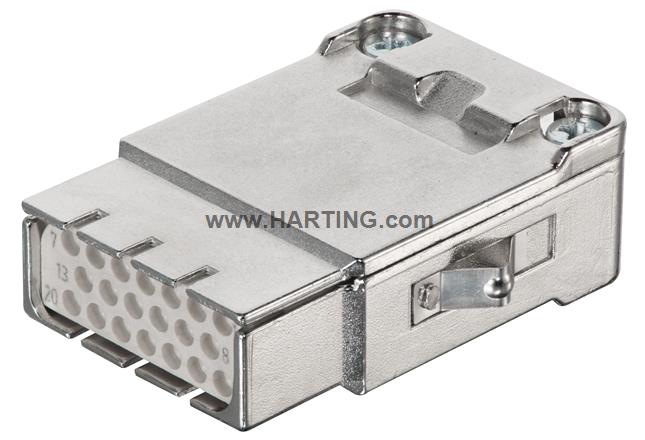

属性概述
Han® Shielded 模块
插芯
压接针
母头
插针: 20 +屏蔽
导体截面积: 0.09 ... 0.52 mm²
额定电流: 4 A
液晶聚合物 (LCP)
产品详情
식별
- 카테고리 모듈
- 모듈 유형 Han® 차폐형 모듈
- 모듈 설명 인서트
버전
- 터미네이션 방법 크림프 터미네이션
- 젠더 암형
- 컨택트핀 개수 20
- 추가 접점 + 차폐형
-
상세설명
힌지드 프레임과의 추가 차폐형 연결 적용압착 단자는 별도로 주문하십시오
기술적 특성
- 도체 단면적 (mm²) 0.09 ... 0.52 mm²
- 전선 외부 직경 ≤1.9 mm
- 정격 전류 4 A
- 정격 전압 32 V
- 정격 임펄스 전압 0.8 kV
- 오염도 3
- 접점 저항, 차폐형 ≤ 100 mΩ
- 제한 온도 -40 ... +85 °C
- 체결 주기 ≥ 500
자재 특성
- 재료 (인서트) 액정 고분자 (LCP, Liquid crystal polymer)
- 재료 (차폐기능) 아연 다이캐스트, 니켈 도금
- UL 94 규격에 따른 소재 가연성 클래스 V-0
- RoHS 준수
- ELV 상태 준수
- China RoHS e
- REACH Annex XVII 물질 no
- REACH ANNEX XIV 물질 no
- REACH SVHC 물질 no
- 캘리포니아 법령 65 물질 no
상세명세 및 승인
-
사양
IEC 60664-1IEC 61984IEC 61373 카테고리 1 클래스 B
- 승인규격 DNV GL
상업용 데이터
- 포장 규격 1
- 총 중량 36.1 g
- 원산지 루마니아
- 유럽 관세 번호 85389099
- GTIN 5713140187740
- eCl@ss 27,440,218.00
- ETIM EC000438
- UNSPSC 24.0 39121552
