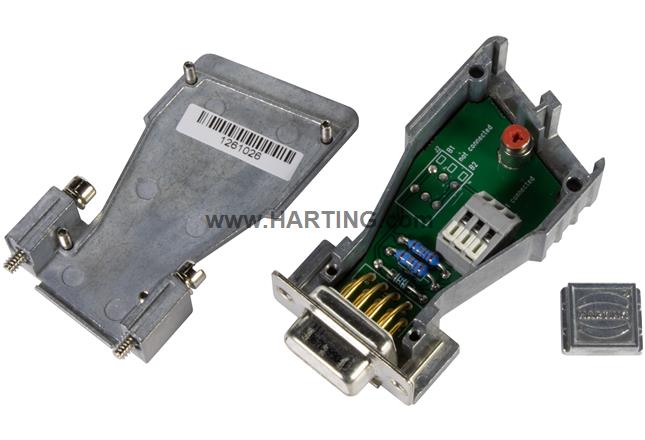

属性概述
总线界面
FIP 接口
笼式弹片接线
母头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充
插针: 9
导体截面积: 0.08 ... 0.5 mm²
铜合金
镍表面镀贵金属
产品详情
Identificação
- Categoria Conectores
- Série D-Sub
- Elemento Interface de barramento
- Especificação Interface FIP
Versão
- Método de terminação Terminal mola
- Gênero Fêmea
- Alinhamento inversão
- Tamanho D-Sub 1
- Número de Pólos 9
- Versão Entrada superior
- Número de entradas de cabos 2
- Entrada de cabo 2x
- Tipo de trava Parafuso hexagonal Fio 4-40 UNC
- Conteúdo da embalagem Placa cega
Características técnicas
- Seção transversal do condutor (mm²) 0,08 ... 0,5 mm²
- Seção transversal do condutor (AWG) AWG 28 ... AWG 20
-
Tensão Nominal
< 50 V AC< 75 V DC
- Comprimento de decapagem 5 ... 6 mm
-
Torque de aperto
≤0,4 Nm Parafuso de travamento≤0,3 Nm parafuso da tampa
- Limitação de temperatura -40 ... +85 °C
- Nível de desempenho 1
- Ciclos de conexão ≥ 500
- Grau de proteção conforme IEC 60529 IP40
- Teste a tensão Ur.m.s. 0,5 kV
Propriedades do material
- Material (inserto) 热塑性树脂，玻璃纤维填充
- Material (contatos) 铜合金
- Superfície (contatos) Metal nobre sobre Ni
- Material (carcaça/base) 压铸锌
- Comprimento 61,7 mm
- Largura 31.6 mm
- Altura 14,8 mm
- RoHS conformidade com exceção
- Exceções RoHS 6 c): Chumbo em ligas de cobre, num teor ponderal não superior a 4 %
- Status ELV 符合豁免标准
- China RoHS 50
- Substâncias REACH Annex XVII 不包含
- Substâncias REACH ANNEX XIV 不包含
- Substâncias REACH SVHC 有
- Substâncias REACH SVHC 铅
- Número ECHA SCIP ecef7555-f643-4ceb-a337-fc54762297f1
- Substâncias da Proposta 65 da Califórnia 有
-
Substâncias da Proposta 65 da Califórnia
铅镍
Dados comerciais
- Tamanho de embalagem 10
- Peso líquido 71,17 g
- País de origem China
- Número de tarifa da alfândega europeia 85366990
- GTIN 5713140216839
- eCl@ss 27.440.302,00
- ETIM EC001132
- UNSPSC 24.0 39121403
