属性概述
连接器
连接器 符合 AIDA, PROFINET, Multi Feature RJ45, 直式
绝缘置换连接绝缘位移终端
插针: 4
镍表面镀金 界面端, 镍表面镀锡 接线端
材料: 压铸锌
镀镍
防护等级: IP65, IP67
产品详情
Identificazione
- Categoria Connettori
-
Serie

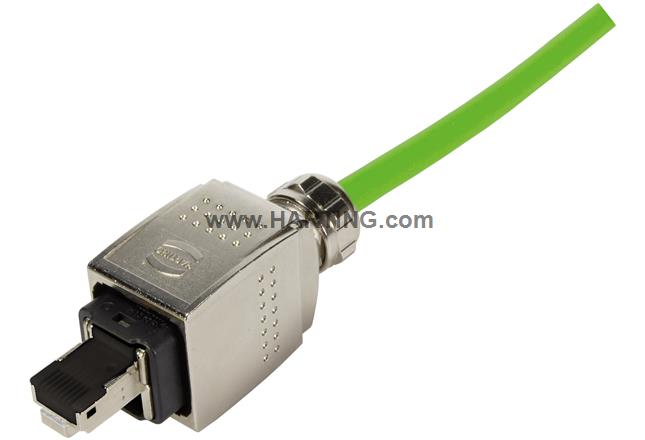

Han® PushPull (V14)RJ45
- Elemento Corpo connettore
-
Specifiche
Conforme a specifiche AIDAPROFINETMulti Feature RJ45Diritto
- Caratteristiche Adatto per tutte le versioni PoE
Versione
- Collegamento IDC - Collegamento a perforazione d'isolante
- Schermo Schermatura totale, contatti schermati a 360°
- Numero di poli 4
- Codifica RJ45
- Dettagli applicativi Quando si procede all'installazione di un sistema PROFINET, attenersi alle linee guida di installazione PROFINET.
Dettagli tecnici
-
Sezione conduttori
0,12 ... 0,32 mm² Flessibile0,12 ... 0,32 mm² Solido
-
Sezione del conduttore [AWG]
AWG 26/7 ... AWG 22/7 FlessibileAWG 24/1 ... AWG 22/1 Solido
- Diametro esterno del cavo 0,8 ... 1,6 mm
- Caratteristiche tecniche Cat. 5 Classe D fino a 100 MHz
-
Data rate
10 Mbit/s 100 Mbit/s
- Temperatura massima -40 ... +85 °C
- Cicli di inserzione/disinserzione ≥ 750
-
Grado di protezione secondo IEC 60529
IP65IP67
- Diametro del cavo 5 ... 8 mm
-
Resistenza alle vibrazioni
10-500 Hz, 0,35 mm / 50 m/s², 2h/asse5,72 m/s² secondo normative IEC IEC 61373 categoria 1 classe B
- Resistenza agli urti 50 g / 30 ms, 3 impatti / asse e direzione secondo normative IEC IEC 61373 categoria 1 classe B
Proprietà del materiale
-
Finitura superficiale (contatti)
Au su Ni Lato contattiSn su Ni Lato collegamento
- Materiale (custodie) Lega di zinco
- Finitura superficiale (custodie) Nichelato
- Comportamento al fuoco secondo UL 94 V-0
- RoHS Conforme
- Stato ELV 符合
- China RoHS e
- Sostanze REACH ANNEX XVII 不包含
- Sostanze REACH ANNEX XIV 不包含
- Sostanze REACH SVHC 不包含
- California Proposition 65 substances 不包含
Specifiche ed approvazioni
Dati commerciali
- Dimensioni imballaggio 1
- Peso netto 94,5 g
- Paese di origine Lettonia
- Codice doganale europeo 85366990
- GTIN 5713140224292
- eCl@ss 27.440.114,00
- ETIM EC002636
- UNSPSC 24.0 39121408
