Properties Overview

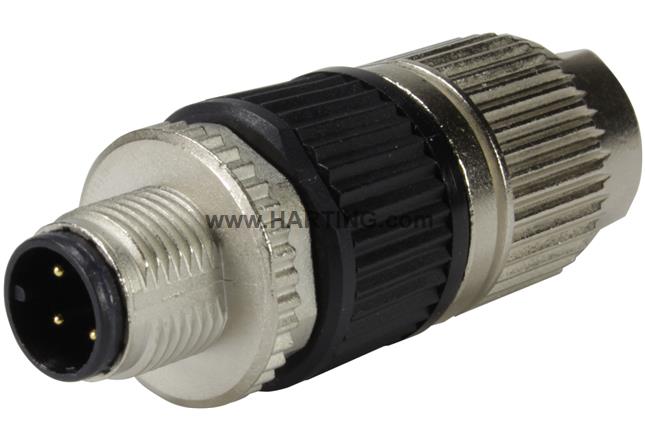

Kabelkonnektor
Lige
Male
A-kodning
HARAX® tilslutningsteknologi
Polyamid (PA)
Kontakter: 4
Messing Au over Ni Koblingsside
Ledertværsnit: 0.34 ... 0.75 mm²
Nominel strøm: 4 A
Polyamid (PA), Trykstøbt zink
Skruelåsning
Beskyttelsesgrad: IP65 / IP67 sammenkoblet tilstand
Product Details
标识
- 类别 连接器
- 系列 圆形连接器 M12
- 标识 M12-L
- 原件 电缆连接器
- 规格 直式
版本
- 接线方式 HARAX®连接技术
- 公母类型 公头
- 屏蔽 无屏蔽
- 针数 4
- 编码 A编码
- 锁定类型 螺钉锁扣
技术参数
- 导体截面积 0.34 ... 0.75 mm²
- 导体截面积 AWG 22 ... AWG 18
- 线芯外径 ≤ 2.6 mm
- 额定电流 4 A
- 额定电压 50 V
- 额定脉沖电压 1.5 kV
- 污染等级 3
- 过电压类别 III
- 绝缘阻抗 >108 Ω
- 接触电阻 ≤ 10 mΩ
- 拧紧力矩 0.6 Nm
- 扳手尺寸（滚花螺钉/滚花螺钉母） 17
- 极限温度 -40 ... +85 °C
- 插拔次数 ≥ 100
- 防护等级符合 IEC 60529 IP65 / IP67 插配状态
- 电缆直径 6 ... 8 mm
- 绝缘组 I (600 ≤ CTI)
材料特性
- 材料(插芯) 聚酰胺 (PA)
- 材料（插针） Laiton
- 表面（插针） 镍表面镀金 界面端
-
材料 (上壳/底座)
Polyamide (PA)Alliage de zinc moulé
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 overensstemmelse med undtagelsen
- China RoHS 50
- REACH 附件 XVII 物质 Ikke indeholdt
- REACH 附件 XIV 物质 Ikke indeholdt
- REACH SVHC 物质 Ja
- REACH SVHC 物质 Plomb
- ECHA SCIP 编号 0d7d3693-d625-47ab-934a-d241bf72c86e
- 加州 65 号提案物质 Oui
-
加州 65 号提案物质
PlombNickel
- 铁路车辆防火 EN 45545-2 (2020-08)
- 包含危险等级的要求集 R26
商业数据
- 包装尺寸 1
- 净重 35 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140137264
- eCl@ss 27440116 圆形连接器（可现场终止）。
- ETIM EC002635
- UNSPSC 24.0 39121413
