产品详情
标识
- 类别 Connectors
- 系列 har-flex®
- 标识 Signal

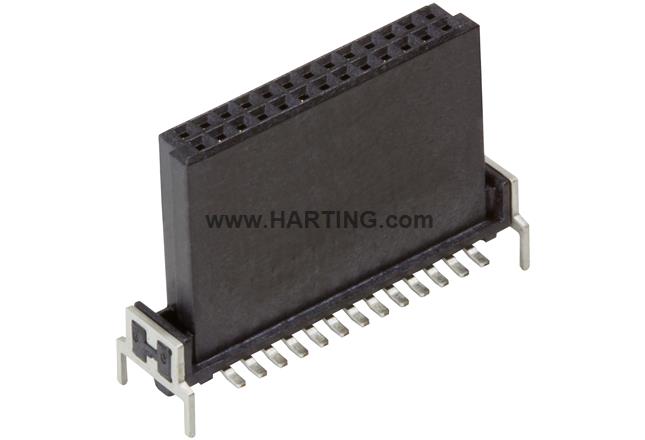

- 原件 Female connector
- 插针端子介绍 Straight
- 特点 The sample packaging is not suitable for automated assembly.
版本
- 接线方式 Reflow soldering termination (THR)
-
连接方式
Motherboard to daughtercardMezzanine
- 针数 50
- 包装内容 Sample
Technical characteristics
- 插针排 2
- 针间距（接线端） 1.27 mm
- 针间距（插拔端） 1.27 mm
- 堆码高度 13.65 mm
- 放电距离 ≥ 0.4 mm
- 爬电距离 ≥ 0.4 mm
- 绝缘阻抗 >109 Ω
- 接触电阻 < 25 mΩ
- 极限温度 -55 ... +125 °C
- Performance level 1
- 插拔次数 ≥ 500
- 测试电压U r.m.s. 0.5 kV
- 绝缘组 IIIa (175 ≤ CTI < 400)
Material properties
- Material (insert) 液晶聚合物 (LCP)
- Material (contacts) 铜合金
-
Surface (contacts)
镍表面镀贵金属 界面端镍表面镀锡 接线端
- Material flammability class acc. to UL 94 V-0
- RoHS 符合
- ELV status 符合
- China RoHS e
- REACH Annex XVII substances 不包含
- REACH ANNEX XIV substances 不包含
- REACH SVHC substances 不包含
- California Proposition 65 substances 不包含
商业数据
- 包装尺寸 1
- 净重 8.1 g
- 原产国 China
- 欧洲海关关税号 85366990
- GTIN 5713140203679
- eCl@ss 27460201 PCB connector (board connector)
- ETIM EC002637
- UNSPSC 24.0 39121415
