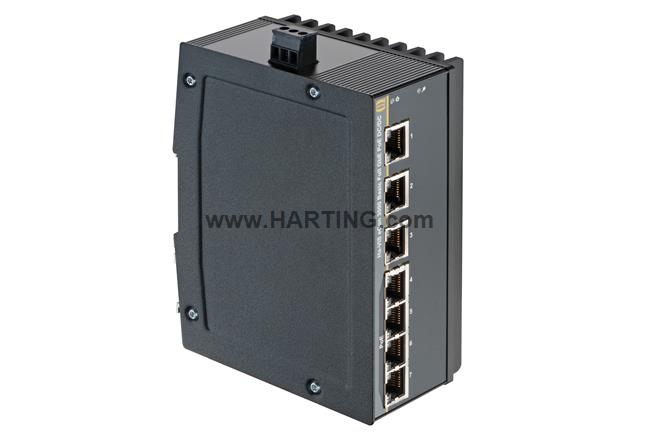

屬性概述
工業乙太網路交換機
非網管型
全千兆乙太網
額定電壓: 24 V DC
端口總數: 7
10/100/1000 Mbit/s (RJ45-Ports): 7
工作溫度: -40 ... +70 °C
產品詳情
Identifikace
- Řada Ha-VIS eCon 3000
- Prvek Průmyslové ethernetové switche
- Specifikace Nekonfigurovatelné
- Typ Ethernetu Full Gigabit Ethernet
Verze
- Celkový počet portů 7
- Upevnění DIN lišta 35 mm podle EN 60715
- Technologie přepínání Store and Forward
- Velikost rámu 10 kB
- Velikost tabulky MAC adres 8k Vstupy
- Velikost vyrovnávací paměti na pakety 1 Megabit
- Neblokující Ano
- Kvalita služeb Ano
- Energy Efficient Ethernet Ano
- Řízení toku Vyp.
- Signálový kontakt Ne
- Funkce PoE Ano
- PoE s integrovaným DC/DC převodníkem Ano
- Podpora rámce typu Jumbo Ano
-
Obsah balení
Zásuvný šroubovací kontakt pro napájeníPokyny pro montáž
Parametry připojení
- Jmenovité napětí 24 V DC
- Přípustné napětí 18 ... 60 V DC
- Přepěťová ochrana Ano
-
Provozní proud
<5.900 mA @ 24 V DC<2.950 mA @ 48 V DC
- Napájecí obvod SELV (Circuit Breaker 10 A)
- Náběhový proud <1,6 A @ 24 V DC
- Ochrana proti nadproudu 12 A Na vstupu
- Spotřeba energie <141,6 W @ 24 V DC
- Způsob připojení Zásuvný šroubovací kontakt
- Počet kontaktů 3
- Průřez vodiče 0,08 ... 2,5 mm²
- Průřez vodiče [AWG] AWG 28 ... AWG 12
- Uspořádání a počet pinů + / - / FE
- Ochrana proti přepólování Ano
Technické vlastnosti
- Provozní teplota -40 ... +70 °C
- Skladovací teplota -40 ... +85 °C
-
Relativní vlhkost
0 ... 95 % Bez kondenzace (provoz)0 ... 95 % Bez kondenzace (skladování/přeprava)
- Tlak vzduchu ≥795 hPa ≈ 2000 m
- Stupeň krytí podle IEC 60529 IP30 V zapojeném stavu
- MTBF ≈ 520.000 h
Ethernetové porty – měď
- 10/100/1000 Mbit/s (RJ45-Ports) 7
-
Přenosový standard
10BASE-Te100BASE-TX EEE1000BASE-T EEE
- Auto-negotiation Ano
- Auto-polarity Ano
- Auto-MDI(X) Ano
- Fyzický přenos Twisted Pair Kat. 5
-
Přenosová rychlost
10 Mbit/s 100 Mbit/s 1.000 Mbit/s
- Délka přenosu 100 m
Porty pro Ethernet PoE
- Porty pro Ethernet PoE 4
- Typ PoE PSE
- Podporovaný režim PoE Alternativa A
- Normy IEEE IEEE 802.3af IEEE 802.3at
- Napájení (PSE) 24 V DC
-
Celkový výstupní výkon (PSE)
≤ 61,6 W≤ 136,8 W
-
Výstupní výkon (PSE) na port
≤ 15,4 W≤ 34,2 W
-
Proud na každém portu
≤ 375 mA≤ 638 mA
- Podporované zapojování Viz IEEE 802.3at, část 33.1.4
- Uspořádání a počet pinů Alternativa A, MDI-X (1/2 = V–, 3/6 = V+)
Vlastnosti materiálu
-
Materiál (kryt)
Hliník (eloxovaný)Ocelový plech (práškově lakovaný)
- Délka 107,5 mm
- Šířka 60 mm
- Výška 142 mm
- RoHS V souladu s předpisy
- ELV status V souladu s předpisy
- Čína RoHS e
- Látky podle přílohy XVII nařízení REACH Neobsahuje
- Látky podle přílohy XIV nařízení REACH Neobsahuje
- Látky SVHC podle nařízení REACH Neobsahuje
- Látky spadající do působnosti předpisu California Proposition 65 Ano
- Látky spadající do působnosti předpisu California Proposition 65 Nikl
Specifikace a schválení
-
Specifikace
EN 55022 Charakteristika rádiového rušeníEN 61000-4-2 Elektrostatický výboj (ESD)EN 61000-4-3 Elektromagnetické poleEN 61000-4-4 Rychlé elektrické přechodné jevy / skupiny impulzůEN 61000-4-5 Rázové napětíEN 61000-4-6 Rušení šířené vedenímEN 61000-6-4 Emisní standardIEC 60068-2-6 Vibrace (sinusové)
- UL / CSA
-
Schválení
CEDNV GL
- FCC Ano
Obchodní údaje
- Velikost balení 1
- Hmotnost netto 898 g
- Země původu Německo
- Evropské číslo celního tarifu 85176200
- GTIN 5713140195349
- eCl@ss 19.170.130,00
- ETIM EC000734
- UNSPSC 24.0 43222612
