屬性概述

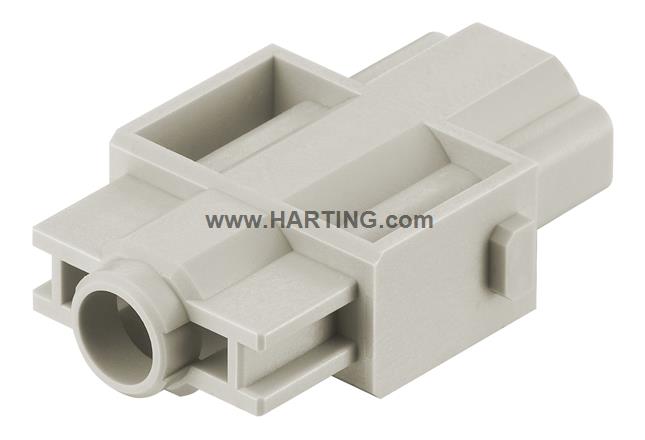

Han® 100 A 模塊
單模塊
壓接針, 軸向螺栓接線方式
母頭
插針: 1
導體截面積: 10 ... 35 mm²
額定電流: 100 A
聚碳酸酯 (PC)
RAL 7032（卵石灰）
產品詳情
식별
- 카테고리 模块
- 제품 시리즈 Han-Modular®
- 모듈 유형 Han ® 100 A 模块
- 모듈 사이즈 单模块
버전
-
터미네이션 방법
压接针轴向螺栓接线方式
- 젠더 母头
- 컨택트핀 개수 1
- 상세설명 请单独订购插针
기술적 특성
- 도체 단면적 (mm²) 10 ... 35 mm²
- 전선 외부 직경 ≤13 mm
- 정격 전류 100 A
- 정격 전압 830 V
- 정격 임펄스 전압 8 kV
- 오염도 3
- UL 규격에 따른 정격 전압 600 V
- 절연 저항 >1010 Ω
- 접점 저항 ≤ 0.3 mΩ
- 제한 온도 -40 ... +125 °C
- 체결 주기 ≥ 10,000
- 접속 사이클 관련 주의사항 与其他 HMC 组件配套使用的可插拔次数
자재 특성
- 재료 (인서트) 聚碳酸酯 (PC)
- 컬러 (인서트) RAL 7032（卵石灰）
- UL 94 규격에 따른 소재 가연성 클래스 V-0
- RoHS 符合
- ELV 상태 符合
- China RoHS e
- REACH Annex XVII 물질 不包含
- REACH ANNEX XIV 물질 不包含
- REACH SVHC 물질 不包含
- 캘리포니아 법령 65 물질 不包含
- 철도 차량의 화재 방지 EN 45545-2 (2020-08) + A1 (2023-10)
-
위험 레벨에 따라 요구조건 설정
R22 (HL 1-3)R23 (HL 1-3)
상세명세 및 승인
상업용 데이터
- 포장 규격 2
- 총 중량 9.2 g
- 원산지 독일
- 유럽 관세 번호 85389099
- GTIN 5713140019386
- eCl@ss 27,440,217.00
- ETIM EC000438
- UNSPSC 24.0 39121552
